Kunststoff

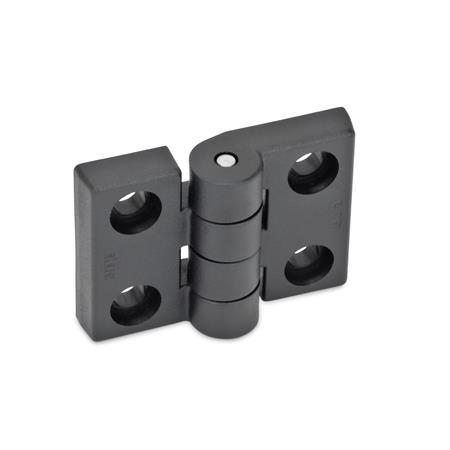

GN 157 Scharniere
ELESA original design CFH. / CFL.
| l1 -0,5 | l2 | d1 | d2 | h1 | h2 | h3 | l3 | m1 ±0,25 | m2 ±0,25 | t | für Schraube DIN 7984 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 70 | 50 | 6,5 | 6 | 19,5 | 10 | 21 | 24 | 45,5 | 30 | 6,5 | M 6 |
| 70 | 50 | 8,5 | 6 | 19,5 | 10 | 21 | 24 | 45,5 | 30 | 4,5 | M 8 |
| 80 | 102 | 6,5 | 5 | 20,5 | 13 | 26 | 35,5 | 49,5 | 72,5 | 6,5 | M 6 |
| 80 | 102 | 8,5 | 5 | 20,5 | 13 | 26 | 35,5 | 49,5 | 72,5 | 8 | M 8 |
Filterkombination ergibt keine Treffer.
Ausführung
Kunststoff (Polyamid PA)
Stift
Edelstahl nichtrostend, 1.4305
RoHS
- schwarz, matt
- temperaturbeständig bis 80 °C
Stift
Edelstahl nichtrostend, 1.4305
RoHS
Hinweis
siehe auch...
| Bestellbeispiel |
| ||||||
GN 157-70-50-8,5 |
