Aluminium, mit 2 Befestigungsbohrungen

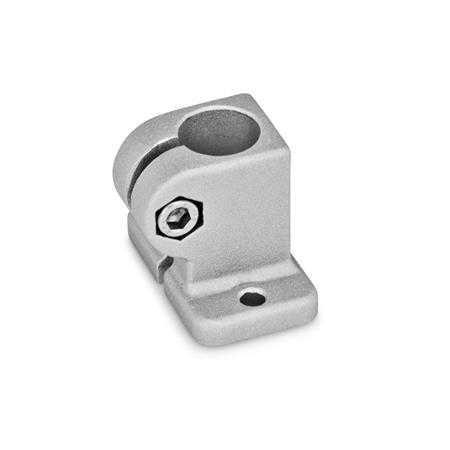

GN 162.3 Fuß-Klemmverbinder

Kennziffer

2	mit Edelstahl-Zylinderschraube DIN 912

Filter anzeigen

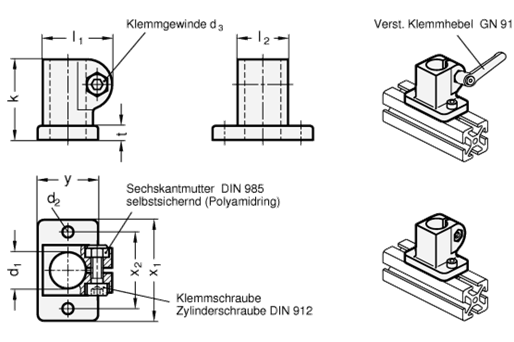

d₁ Bohrung	d₂	k Klemm- länge	l₁	l₂	t	x₁	x₂	y	z Schraub- stelle

B 10	5,5	40	34,5	25	7	50	38	30	M6-20
B 12	5,5	40	34,5	25	7	50	38	30	M6-20
B 14	5,5	40	34,5	25	7	50	38	30	M6-20
B 15	5,5	40	34,5	25	7	50	38	30	M6-20
B 16	5,5	40	34,5	25	7	50	38	30	M6-20
B 18	5,5	40	34,5	25	7	50	38	30	M6-20

Filterkombination ergibt keine Treffer.

Ausführung

Aluminium

kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSW
blank, matt gestrahltBL

Zylinderschrauben DIN 912
Edelstahl, nichtrostend 1.4301

Sechskantmuttern DIN 985
Edelstahl, nichtrostend 1.4301
selbstsichernd durch Polyamidring

Edelstahl-Eigenschaften

Übersichtstabelle der geeigneten Normen der Montage-Sets GN 965

Übersichtstabelle der geeigneten Normen der Montage-Sets GN 968

RoHS

Hinweis

Die Klemmbohrung der Fuß-Klemmverbinder GN 162.3 ist mechanisch bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt.

Fuß-Klemmverbinder GN 162.3 sind auch zum Anbau an Profilsysteme geeignet.

An der Schraubstelle z verkleinert die Zylinderschraube den Bohrungsquerschnitt zum Klemmen.
