mit beweglichem Kunststoff-Druckstück

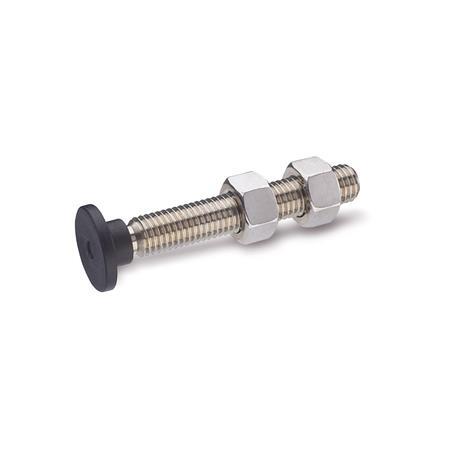

GN 903 Edelstahl-Andrückschrauben

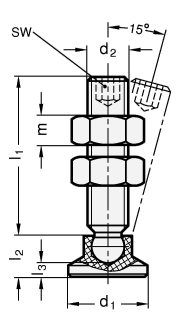

| d1 | d2 | l1 | l2 | l3 ≈ | m | sw | |||
|---|---|---|---|---|---|---|---|---|---|
| 15 | M 6 | 26 | 36 | 46 | - | 7,6 | 3,6 | 5,2 | 3 |
| 15 | M 8 | 20 | 35 | 45 | 58 | 7,6 | 2,5 | 6,8 | 4 |
| 18 | M 8 | 20 | 35 | 45 | 58 | 9,2 | 4,2 | 6,8 | 4 |
| 18 | M 10 | 34 | 44 | 57 | 74 | 9,2 | 3,4 | 8,4 | 5 |
| 21 | M 8 | 20 | 35 | 45 | 58 | 10 | 5 | 6,8 | 4 |
| 21 | M 10 | 34 | 44 | 57 | 74 | 10 | 4,3 | 8,4 | 5 |
| 21 | M 12 | 34 | 57 | 74 | 94 | 10 | 3,4 | 10,8 | 6 |
| 25 | M 8 | 20 | 35 | 45 | 58 | 10,5 | 5,5 | 6,8 | 4 |
| 25 | M 10 | 34 | 44 | 57 | 74 | 10,5 | 4,6 | 8,4 | 5 |
| 25 | M 12 | 34 | 57 | 74 | 94 | 10,5 | 3,6 | 10,8 | 6 |
| 32 | M 8 | 20 | 35 | 45 | 58 | 11 | 6 | 6,8 | 4 |
| 32 | M 10 | 34 | 44 | 57 | 74 | 11 | 5 | 8,4 | 5 |
| 32 | M 12 | 34 | 57 | 74 | 94 | 11 | 4,2 | 10,8 | 6 |
| 40 | M 8 | 20 | 35 | 45 | 58 | 13 | 8 | 6,8 | 4 |
| 40 | M 10 | 34 | 44 | 57 | 74 | 13 | 7 | 8,4 | 5 |
| 40 | M 12 | 34 | 57 | 74 | 94 | 13 | 6,2 | 10,8 | 6 |
Filterkombination ergibt keine Treffer.
Ausführung
Schraube
EdelstahlNI
nichtrostend, 1.4305
Sechskantmutter ISO 4032
Edelstahl
nichtrostend, 1.4305
Druckstück
Kunststoff (Polyacetal POM)
RoHS
EdelstahlNI
nichtrostend, 1.4305
Sechskantmutter ISO 4032
Edelstahl
nichtrostend, 1.4305
Druckstück
Kunststoff (Polyacetal POM)
- temperaturbeständig bis 80 °C
- schwarz, matt
RoHS
Hinweis
Das Kugelende des Gewindestiftes lässt sich leicht in das Druckstück eindrücken und wieder demontieren.
Die beiden Sechskantmuttern gehören zum Lieferumfang.
| Bestellbeispiel |
| ||||||||
GN 903-21-M12-57-NI |
RoHS-konform:
-
-
Gewicht:
-
-
