hohe Ausführung, ohne Gewinde, zum Anschweißen

GN 435.3 Edelstahl-Bügelgriffe

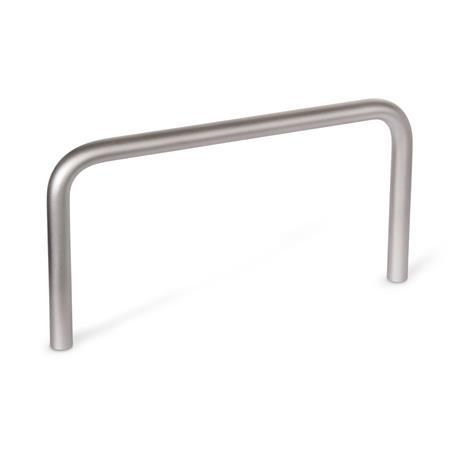

Edelstahl Buegelgriffe GN 435.3 thumbnail Zoom

hohe Ausführung, ohne Gewinde, zum Anschweißen

GN 435.3 Edelstahl-Bügelgriffe

Edelstahl Buegelgriffe GN 435.3
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Edelstahl Buegelgriffe GN 435.3 Skizze

d1Länge±0,5hd2 H12rt
12125160200751104146
16160200300851254186
Filterkombination ergibt keine Treffer.

Ausführung

EdelstahlNI
  • nichtrostend, 1.4301
  • matt, gestrahlt

RoHS

Auf Anfrage

andere Abmessungen
andere Werkstoffe

Hinweis

Edelstahl-Bügelgriffe GN 435.3 in hoher Ausführung sind aus gebogenem Rundprofil hergestellt und werden durch Schweißen befestigt. Sie sind für Anwendungen ausgelegt, bei denen eine größere Eingriffshöhe benötigt wird. Beispielsweise wird dadurch das Greifen oder Halten mit Schutzhandschuhen ermöglicht. Einige der Abmessungen erfüllen zudem die Kran-Zugangsnorm DIN EN 13856.

Neben der Verwendung als Griff ist auch der Einsatz als Schlauchführung, Haltebügel oder Ähnliches möglich.

Die Bohrungen d2 dienen bei Bedarf zur Aufnahme von Spann- oder Positionierstiften, die den Bügelgriff über die Ausrichtbohrungen im Gegenstück zum Anschweißen auf einfache Art positionieren und befestigen.

Aufgrund des Fertigungsverfahrens können Sonderausführungen schon bei vergleichsweise geringen Stückzahlen geliefert werden.

Bestellbeispiel
1d1
2Länge l
3h
4Werkstoff
GN 435.3-16-300-125-NI

RoHS-konform: Info -
Gewicht: Info -
