Spannhebel vertikal, mit Verriegelung, mit senkrechtem Fuß

GN 810.4 Schnellspanner, mit verlängertem Spannarm

Schnellspanner mit verlaengertem Spannarm GN 810.4 thumbnail Zoom Speedy Block

Spannhebel vertikal, mit Verriegelung, mit senkrechtem Fuß

GN 810.4 Schnellspanner, mit verlängertem Spannarm

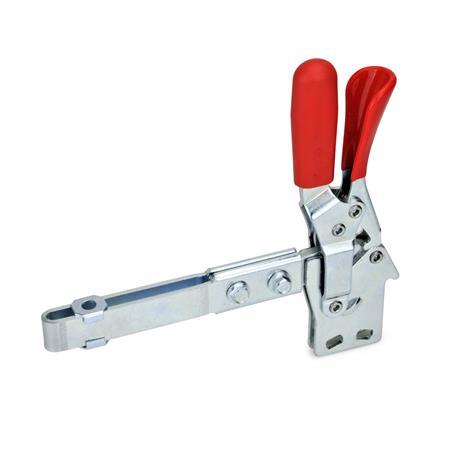

Schnellspanner mit verlaengertem Spannarm GN 810.4
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Schnellspanner mit verlaengertem Spannarm GN 810.4 Skizze


Form

VLSpannarm verlängert mit Langloch und 2 Flankenscheiben
VLCSpannarm verlängert mit Langloch, 2 Flankenscheiben und Andrückschraube GN 708.1
GrößeFH in N
Haltekraft
a ≈b1b2b3b4d1d2h1h2h3h4h5
max.
13050067,5351056,3M 65,515641,51625,525
230100071,5431268,2M 86,518348183024
Filterkombination ergibt keine Treffer.
Größel1l2l3m1m2m3m4r ≈w
Verstell-
weg
1301641215512,5196,57,515817,5
230198145,56819,519,56,56,519120
Filterkombination ergibt keine Treffer.

Ausführung

Stahl
  • Einsatzstahl C 10
    verzinkt, blau passiviert
  • Lagerbolzen vergütet
  • Lagerbuchsen einsatzgehärtet

alle beweglichen Teile mit
Spezialfett geschmiert

solide geformter Kunststoffgriff
rot, ölbeständig

Andrückschraube GN 708.1, Form A
  • Stahl, verzinkt, blau passiviert
  • Gummi-Druckstück 85 Shore A

RoHS

Zubehör

Andrückschrauben
Halter für Andrückschrauben GN 801
Spannarmverbreiterungen GN 801.1
Spannarmverbreiterungen GN 801.2

Hinweis

Schnellspanner GN 810.4 sind in beiden Endstellungen verriegelt. So wird in der Spannstellung ein unbedachtes oder durch Vibrationen ausgelöstes Öffnen verhindert und in der Offenstellung ein selbsttätiges, durch den verlängerten Spannarm verursachtes Schließen, des Schnellspanners verhindert. Zum Öffnen / Schließen wird die Verriegelung per Einhandbedienung aufgehoben.

Die Spannung erfolgt nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich dabei in gleicher Richtung. In Spannstellung befindet sich der Betätigungshebel in vertikaler Position.

Schnellspanner nehmen in der Form VL über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei der Form VLC ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.

Bestellbeispiel
1Größe
2Form
GN 810.4-230-VLC

RoHS-konform: Info -
Gewicht: Info -
