Betätigung mit Schlüssel

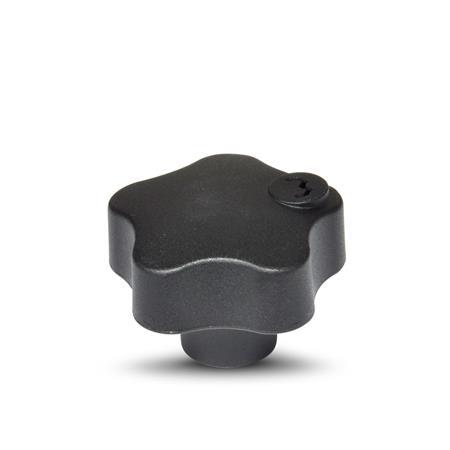

GN 5337.8 Sicherheits-Sterngriffe
ELESA original design VLS.
| d1 | d2 | d3 | h1 | h2 | h3 | t min. |
|---|---|---|---|---|---|---|
| 42 | M 6 | 16,5 | 30 | 14,5 | 0,5 | 12 |
| 42 | M 8 | 16,5 | 30 | 14,5 | 0,5 | 13 |
| 55 | M 8 | 19 | 33 | 15 | 1 | 13 |
| 55 | M 10 | 19 | 33 | 15 | 1 | 17 |
Filterkombination ergibt keine Treffer.
Ausführung
Griffkörper
Kunststoff
Thermoplast (Polyamid PA)
Abdeckflansch Kunststoff
mit Griffkörper ultraschallverschweißt
Rastelement Kunststoff
(Thermoplast POM)
Gewindebuchse
Messing
RoHS
Kunststoff
Thermoplast (Polyamid PA)
- glasfaserverstärkt
- temperaturbeständig bis 100 °C
- schwarz, matt
Abdeckflansch Kunststoff
mit Griffkörper ultraschallverschweißt
Rastelement Kunststoff
(Thermoplast POM)
Gewindebuchse
Messing
RoHS
Zubehör
SchlüsselAuf Anfrage
mit Schraube
Hinweis
Sicherheits-Sterngriffe GN 5337.8, verhindern das Lösen durch unbefugte Personen.
Die Form des Steckschlitzes (entspricht dem Steckprofil des Schlüssels) erschwert das Eindringen von Fremdkörpern.
Der Sicherheits-Sterngriff kann auch im Außenbereich eingesetzt werden.
siehe auch...
| Bestellbeispiel |
| ||||
GN 5337.8-55-M8 |
