Hygienic Design

GN 1580 Edelstahl-Schrauben

Filter anzeigen

d₁	l₁ ohne Schaft				mit Schaft			d₂	d₃	k	l₂	sw

M 4	8	10	12	-	16	-	-	11	11,8	9,5	14	7
M 5	10	16	-	-	20	-	-	12	12,8	10	16	8
M 6	12	16	20	25	30	-	-	14	14,8	12	18	10
M 8	16	20	25	30	40	-	-	18	18,8	14,5	22	13
M 10	20	25	30	-	40	50	-	21	21,8	18	26	16
M 12	25	30	-	-	40	50	60	25	25,8	21	30	18
M 16	30	40	-	-	50	60	70	32	32,8	26	38	24
M 20	40	-	-	-	60	-	-	40	40,8	32	46	30

Filterkombination ergibt keine Treffer.

Ausführung

Edelstahl

nichtrostend, 1.4404 (A4)
mattiert (Ra < 0,8 µm)MT
poliert (Ra < 0,8 µm)PL

Dichtring

H-NBRH
temperaturbeständig -25 °C bis +150 °C
EPDME
temperaturbeständig -40 °C bis +120 °C
blau
Härte 85 ±5 Shore A
FDA-konform

Grundlagen Hygienic Design

Broschüre zu Hygienic Design

EHEDG-Zertifikat

Elastomer-Eigenschaften

Edelstahl-Eigenschaften

RoHS

Zubehör

Dichtringe GN 7600

Hinweis

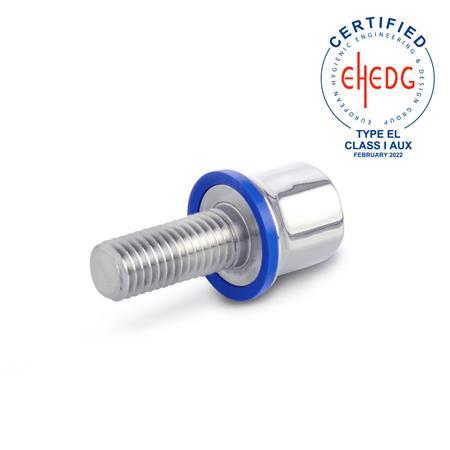

Edelstahl-Schrauben GN 1580 sind nach den Richtlinien der EHEDG zertifiziert und daher hervorragend für den Einsatz in Hygienebereichen geeignet. Die gedichtete Anschraubfläche ermöglicht eine totraumfreie Befestigung von Bauteilen. Die hohe Oberflächengüte sowie große Eckradien und geschlossene Flächen verhindern das Anhaften von Schmutz bzw. erleichtern die Reinigung.
