mit kegeligem Gewinde, Messing, bis 100°C

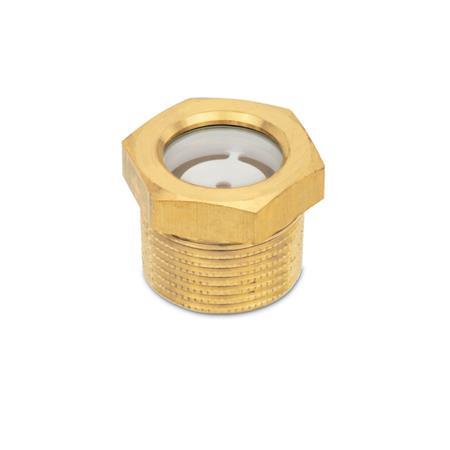

GN 743.7 Ölschaugläser

Form

A	mit Reflektor
B	ohne Reflektor

Filter anzeigen

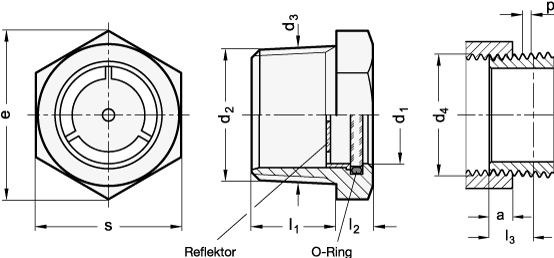

d₁	d₂ Außengewinde kegelig	a Bezugs- ebene	d₃ bei a	d₄ Innengewinde zylindrisch	kegelig	e	l₁	l₂	l₃ nutzbare Gewinde- länge	p Gewinde- steigung	s

11	R 3/8	6,4	16,7	Rp 3/8	-	22	13	6	10,1	1,34	19
11	3/8 NPT	6,1	17,1	-	3/8 NPT	22	15	6	-	1,41	19,1
14	R 1/2	8,2	21	Rp 1/2	-	27,5	17	7	13,2	1,81	24
14	1/2 NPT	8,1	21,2	-	1/2 NPT	27,5	16	7	-	1,81	23,8
18	R 3/4	9,5	26,4	Rp 3/4	-	31	18	8	14,5	1,81	27
18	3/4 NPT	8,6	26,6	-	3/4 NPT	33	18	8	-	1,81	28,6
24	R 1	10,4	33,2	Rp 1	-	40,5	21	9	16,8	2,30	36
24	1 NPT	10,2	33,7	-	1 NPT	41,5	22	8	-	2,21	34,9
32	R 1 1/4	12,7	42	Rp 1 1/4	-	53	24	9	19,1	2,30	46
32	1 1/4 NPT	10,7	42,2	-	1 1/4 NPT	51,5	23	9	-	2,21	44,5

Filterkombination ergibt keine Treffer.

Ausführung

Gehäuse
Messing
CuZn40Pb2

Reflektor
Thermoplast (Polysulfon)

Sichtscheibe
Floatglas
temperaturbeständig bis 100 °C'''

O-Ring
Gummi NBR (Perbunan^®)

Elastomer-Eigenschaften

Kunststoff-Eigenschaften

RoHS

Auf Anfrage

O-Ringe aus EPDM

Hinweis

Das kegelige Gewinde der Ölschaugläser GN 743.7 ermöglicht eine metallische Dichtung. Beim Anziehen verklemmt sich das keglige Außengewinde R mit dem entsprechenden zylindrischen Innengewinde Rp.

Bei der Bezugsebene a hat das R-Außengewinde die gleichen Gewindedurchmesser wie das Rp-Innengewinde, sodass es sich bis a von Hand einschrauben lässt. Der Kraftanzug mittels Werkzeug vergrößert die Einschraublänge und dichtet die Verschraubung ab. Zusätzlich wird in der Regel ein Dichtmittel (Hanf oder Teflonband) verwendet. Das R-Gewinde ist „aufgeraut“, sodass sich das Dichtmittel beim Einschrauben nicht verschiebt.
