GN 669 Systemgriffe, Montage von der Bedienungs- oder Rückseite

Systemgriffe Montage von der Bedienungs  oder Rueckseite GN 669 thumbnail Zoom

Aluminium

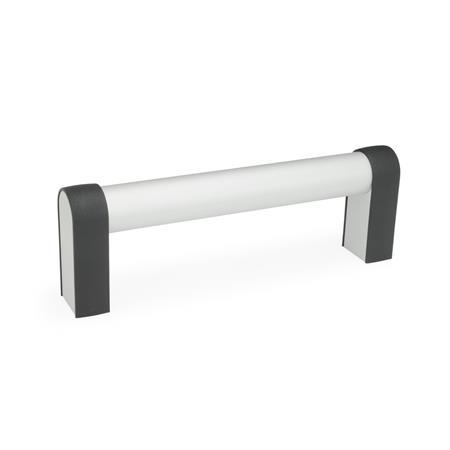

GN 669 Systemgriffe, Montage von der Bedienungs- oder Rückseite

Systemgriffe Montage von der Bedienungs  oder Rueckseite GN 669
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Systemgriffe Montage von der Bedienungs  oder Rueckseite GN 669 Skizze


Form

AMontage von der Rückseite (Gewinde-Sackloch)
BMontage von der Bedienungsseite
d1l1 ±0,5b1b2d2h ≈l2l3
max.
t
min.
282002503004005006003220M 860201115
Filterkombination ergibt keine Treffer.

Ausführung

Griffrohr / Endstücke
Aluminium
  • kunststoffbeschichtet
    schwarz, RAL 9005, strukturmattSWSW
  • eloxiert, naturfarbenELEL

Abdeckung
Kunststoff
Thermoplast (Polyamid PA)
schwarz, matt

Zylinderschrauben DIN 912-M8x75
Stahl, verzinkt

Sechskantmuttern ISO 4032-M8
Stahl, verzinkt

Unterlegscheiben DIN 125
Stahl, verzinkt
RoHS

Hinweis

Systemgriffe GN 669 zeichnen sich aufgrund der Verbindung Griffrohr / Grifffuß durch eine hohe Stabilität aus.

Bei Form B (Montage von der Bedienungsseite) sind die Befestigungsschrauben verdeckt.

siehe auch...

Bestellbeispiel
1d1
2l1
3Form
4Oberfläche
GN 669-28-400-A-EL

RoHS-konform: Info -
Gewicht: Info -
