Stahl

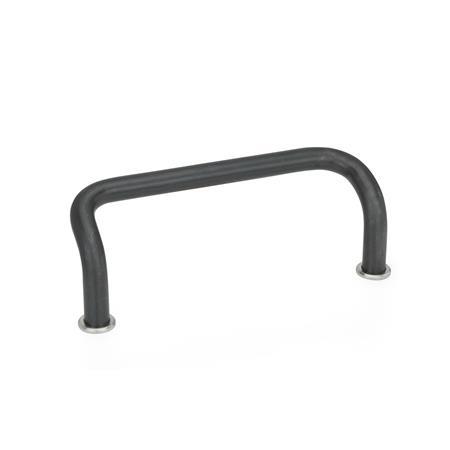

GN 425.1 Bügelgriffe
| d1 | Länge l ±0,25 | d2 | d3 | h1 | h2 | r | t min. | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 | 55* | 64 | 88* | 96 | 100 | M 4 | 12 | 40 | 30 | 9 | 8 |
| 10 | 88* | 100 | 120* | 180* | 200 | M 5 | 15 | 47 | 35 | 11 | 12 |
| 12 | 125 | 160 | 200 | 250 | - | M 6 | - | 60 | 44 | 12 | 12 |
Filterkombination ergibt keine Treffer.
* geeignet für 19“-Gehäusetechnik
Ausführung
Stahl
schwarz, RAL 9005, strukturmattSW
verchromtCR
brüniertBT
Auflagescheiben
Zink-Druckguss
vernickelt
RoHS
schwarz, RAL 9005, strukturmattSW
verchromtCR
brüniertBT
Auflagescheiben
Zink-Druckguss
vernickelt
RoHS
Hinweis
Bügelgriffe GN 425.1 werden aus gebogenem Stahlprofil hergestellt. Bügelgriffe GN 425.1 Ø 8 und Ø 10 werden serienmäßig mit zwei Auflagescheiben geliefert. Die Scheiben sind lose beigelegt.
Aufgrund des Fertigungsverfahrens können Sonderausführungen schon bei vergleichsweise geringen Stückzahlen geliefert werden.
Für den Einsatz im Außenbereich ist die verchromte Ausführung nur bedingt geeignet. Für diesen Fall ist die Edelstahl-Ausführung vorzuziehen.
| Bestellbeispiel |
| ||||||
GN 425.1-10-100-CR |
RoHS-konform:
-
-
Gewicht:
-
-
