GN 426.6 Edelstahl-Bügelgriffe

Edelstahl Buegelgriffe GN 426.6 thumbnail Zoom

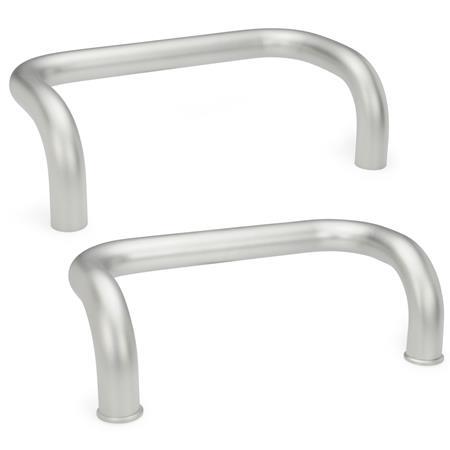

GN 426.6 Edelstahl-Bügelgriffe

Edelstahl Buegelgriffe GN 426.6
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Edelstahl Buegelgriffe GN 426.6 Skizze


Form

AMontage von der Rückseite (Gewinde-Sackloch)
BMontage von der Bedienungsseite
d1l1 ±0,5
Form A
 ±0,3
Form B
Gewindebohrung
für Montagebolzen
d2d3h1h2l2
r ≈t1t2
20200200M 8-10568202215-
20300300M 8-10568202215-
28250250M 1032128902032-17
28350350M 1032128902032-17
28500500M 1032128902032-17
Filterkombination ergibt keine Treffer.

Ausführung

Edelstahl
d1= 20: Vollmaterial
d1= 28: Rohr Ø 28 x 2
  • nichtrostend, 1.4301
  • matt gestrahlt

Gewindebuchse / Montagebolzen
Edelstahl
nichtrostend, 1.4305

Gewindestift (Form B)
d1= 20: DIN 914-M5-6-NI
d1= 28: DIN 914-M6-8-NI
RoHS

Hinweis

Edelstahl-Bügelgriffe GN 426.6 können sowohl von der Rückseite (Form A) als auch von der Bedienungsseite (Form B) her montiert werden

In diesem Falle wird zunächst der Montagebolzen maschinenseitig eingeschraubt, dann der Griff aufgesteckt und seitlich mit dem Gewindestift gesichert.

Gleichzeitig erlauben die beiden Befestigungsarten die Montage paarweise gegenüberliegend, z.B. für Türen (Doppelgriff). In der Regel ist dazu ein Montagebolzen mit Sonderlänge l2 erforderlich.

Aufgrund des Fertigungsverfahrens können Sonderausführungen schon bei vergleichsweise geringen Stückzahlen geliefert werden.

Bestellbeispiel
1d1
2l1
3Form
GN 426.6-20-300-A

RoHS-konform: Info -
Gewicht: Info -
Als Favorit speichern
PDF nicht vorhanden
