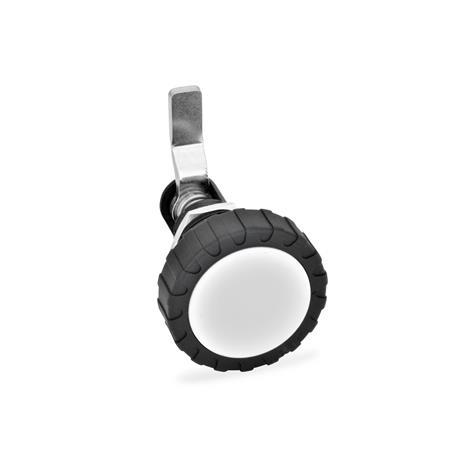

GN 116.1 Dreh-Spannriegel

Form

RG	mit Rändelgriff GN 7336
VK7	mit Vierkant
VK8	mit Vierkant
DK	mit Dreikant
SK6	mit Sechskant
VDE	mit Doppelbart

Filter anzeigen

Klemmbereich A1...A5 (Tür- + Zangenbreite)

A 1	A 2	A 3	A 4	A 5
4 - 16	11 - 23	19 - 31	27 - 39	34 - 46

Filterkombination ergibt keine Treffer.

b max.	Länge l ≈	b max.	Länge l ≈	b max.	Länge l ≈	b max.	Länge l ≈	b max.	Länge l ≈

6	9,5	10	9,5	12	-	12	20	12	15
-	-	-	-	-	-	-	-	-	-

Filterkombination ergibt keine Treffer.

Ausführung

Gehäuse
Zink-Druckguss

schwarz kunststoffbeschichtet
RAL 9005, strukturmatt

Sonstige Teile
Stahl verzinkt, blau passiviert

Rändelgriff (Form RG)
Kunststoff (Polyamid PA)

Griff schwarz, matt
Deckel hellgrau, matt

Kunststoff-Eigenschaften

RoHS

Zubehör

Steckschlüssel GN 119.2

Hinweis

Dreh-Spannriegel GN 116.1 zeichnen sich durch einen großen Klemmbereich (Verfahrweg) von 12 mm aus. Dabei decken die 5 Riegel A1 bis A5 einen Klemmbereich von 4 bis 46 mm mit breiter Überdeckung ab. Innerhalb der einzelnen Riegelabstände können dadurch große Schließhübe z.B. in Verbindung mit Abdichtungen realisiert werden.

Bei dem zulässigen Anzugsdrehmoment von 2 Nm für die Spannschraube, wird am Riegel eine Schließkraft von ca. 300 N erreicht.

siehe auch...

Bestellbeispiel
