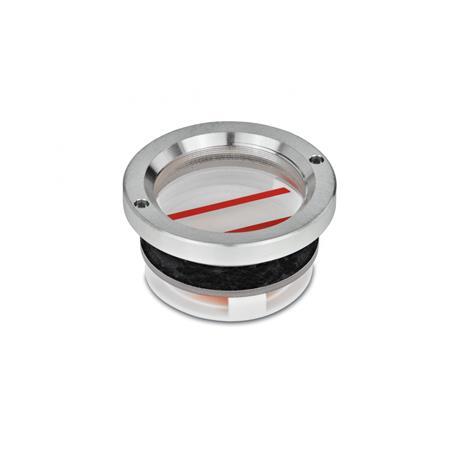

GN 537 Ölschaugläser, beständig bis 80°C

lschauglaeser bestaendig bis 80C GN 537 thumbnail Zoom

Aluminium / Plexiglas, ohne Gewinde

GN 537 Ölschaugläser, beständig bis 80°C

lschauglaeser bestaendig bis 80C GN 537
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom lschauglaeser bestaendig bis 80C GN 537 Skizze


Form

Aohne Ölstandsmarkierungen
Bmit Ölstandsmarkierungen
d1
Schauöffnung
d2
Bohrungs-Ø
b
min.
d3d4±0,1hl1l2Artikel-Nr.
Montage-
Stiftschlüssel
16209252,2215153,5GN 537.1-21
222810353306154,5GN 537.1-30
323812453408185,5GN 537.1-40
50581464358,510225,5GN 537.1-58,5
Filterkombination ergibt keine Treffer.

Ausführung

Ringmutter
Aluminium

Schauglas
Plexiglas (PMMA)
temperaturbeständig bis 80 °C

Dichtung
Gummi NBR (Perbunan®)

Reflektor Kunststoff
weiß, mit roten Ölstandsmarkierungen
RoHS

Zubehör

Montageschlüssel GN 537.1
(Artikel-Nr. siehe Tabelle)

Hinweis

Zur Montage der Ölschaugläser GN 537 ist kein Gewinde erforderlich.

Das Ölschauglas wird in die Aufnahmebohrung d2 H11 eingesetzt. Durch einfaches Anziehen der Ringmutter mit dem entsprechenden Stiftschlüssel (siehe Tabelle) wird die Dichtung gegen die Dichtflächen gepresst und gleichzeitig das Ölschauglas festgeklemmt. Ebenso einfach kann es wieder ausgebaut werden.

Der Anwendungsbereich beschränkt sich auf drucklose Behälter bzw. solche mit nur geringem Überdruck.

Bestellbeispiel
1d1
2d2
3Form
GN 537-32-38-B

RoHS-konform: Info -
Gewicht: Info -
