Aluminium

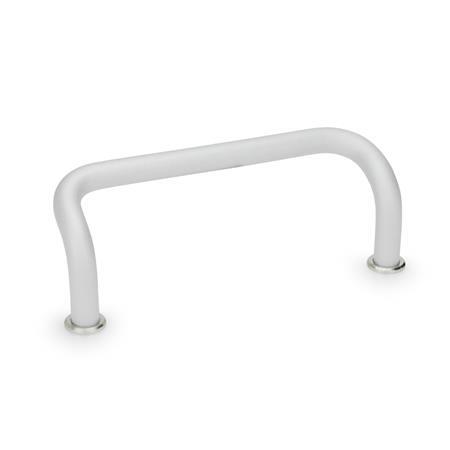

GN 425.1 Bügelgriffe

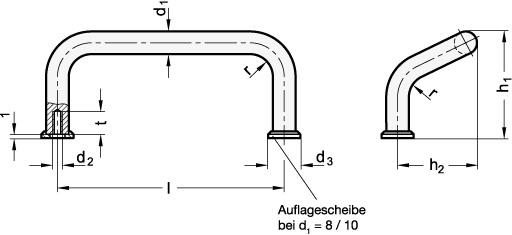

![Buegelgriffe GN 425.1 Skizze](GanCipImages/95b329d9-46ad-4f62-b3b0-6ed60e4d7848/Buegelgriffe-GN-425.1-Skizze.png?scalingName=skizzeGross)
d1 | Länge l ±0,25 | d2 | d3 | h1 | h2 | r | t min. | ||||
---|---|---|---|---|---|---|---|---|---|---|---|
8 | 55* | 64 | 88* | 96 | 100 | M 4 | 12 | 40 | 30 | 9 | 8 |
10 | 88* | 100 | 120* | 180* | 200 | M 5 | 15 | 47 | 35 | 11 | 12 |
12 | 125 | 160 | 200 | 250 | - | M 6 | - | 60 | 44 | 12 | 12 |
Filterkombination ergibt keine Treffer.
* geeignet für 19“-Gehäusetechnik
Ausführung
AluminiumAL
schwarz, RAL 9005, strukturmattSW![SW](/images/smfarbenganter/sw.gif)
silber, RAL 9006, strukturmattSR![SR](/images/smfarbenganter/sr.gif)
rot, RAL 3000, strukturmattRS![RS](/images/smfarbenganter/rs.gif)
eloxiert, naturfarbenEL![EL](/images/smfarbenganter/el.gif)
Auflagescheiben
Zink-Druchguss
vernickelt
RoHS
schwarz, RAL 9005, strukturmattSW
![SW](/images/smfarbenganter/sw.gif)
silber, RAL 9006, strukturmattSR
![SR](/images/smfarbenganter/sr.gif)
rot, RAL 3000, strukturmattRS
![RS](/images/smfarbenganter/rs.gif)
eloxiert, naturfarbenEL
![EL](/images/smfarbenganter/el.gif)
Auflagescheiben
Zink-Druchguss
vernickelt
RoHS
Hinweis
Bügelgriffe GN 425.1 werden aus gebogenem Aluminiumprofil hergestellt. Bügelgriffe mit Ø d1 = 8 und 10 werden serienmäßig mit zwei Auflagescheiben geliefert und sichern so eine einwandfreie Auflage des Griffes auch bei großen Anschlussbohrungen. Die Scheiben sind lose beigelegt.
Aufgrund des Fertigungsverfahrens können Sonderausführungen schon bei vergleichsweise geringen Stückzahlen geliefert werden.
Bestellbeispiel |
| ||||||||
GN 425.1-AL-10-88-EL |
