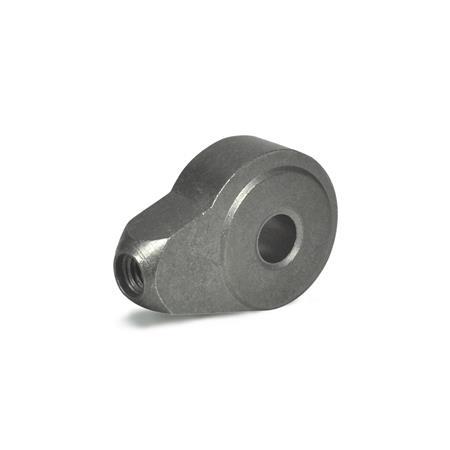

GN 919 Naben mit Spiralexzenter
| d1 | d2 H9 | b1 -0,05/-0,15 | b2 | d3 | d4 Griffstange | l | r1 | r2 | r3 | r4 | s | t min. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 24 | B 8 | 13 | 11 | M 6 | 8 | 28 | 12 | 13,32 | 14,64 | 15,3 | 3,3 | 9 |
| 30 | B 10 | 15 | 13 | M 8 | 10 | 32 | 15 | 16,65 | 18,3 | 19,12 | 4,1 | 12 |
| 35 | B 12 | 17 | 15 | M 10 | 12 | 36 | 17,5 | 19,42 | 21,34 | 22,31 | 4,8 | 15 |
Filterkombination ergibt keine Treffer.
Ausführung
Zubehör
Griffstangen GN 310(sind getrennt zu bestellen)
Hinweis
Naben mit Spiralexzenter GN 919 werden zum Verstellen und Spannen eingesetzt. In der Regel werden sie dazu mit einer Griffstange GN 310 versehen.
Die Spirale hat den Vorteil, dass sie selbsthemmend und die Spannwirkung in jeder Winkelstellung gleich groß ist.
Als Lagerbolzen können Bundschrauben GN 732 eingesetzt werden.
| Bestellbeispiel |
| ||||
GN 919-35-B12 |
