Zink-Druckguss, mit Anschlusskabel

GN 139.1 Sicherheits-Schaltscharniere

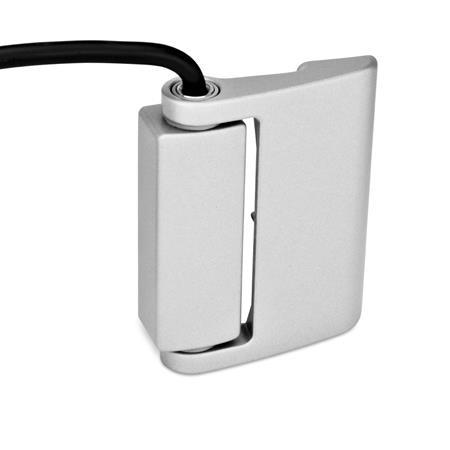

Sicherheits Schaltscharniere GN 139.1 thumbnail

Sicherheits Schaltscharniere GN 139.1 Skizze

Form

AK	Anschlusskabel oben
BK	Anschlusskabel unten
CK	Anschlusskabel hinten

Filter anzeigen

l₁ schmaler Scharnier- flügel	breiter Scharnier- flügel	l₂	l₃	l₄	l₅ schmaler Scharnier- flügel	breiter Scharnier- flügel	l₆ Kabellänge in Meter		h₁	h₂	m₁	m₂	m₃ schmaler Scharnier- flügel	m₁ breiter Scharnier- flügel

49	79	101	30	81	15	30	2	5	12	22,5	71	17	27	50

Filterkombination ergibt keine Treffer.

Ausführung

Zink-Druckguss
kunststoffbeschichtet
silber metallic

Stift
Edelstahl
nichtrostend, 1.4305

IP-Schutzarten

Edelstahl-Eigenschaften

Übersichtstabelle der geeigneten Normen der Montage-Sets GN 968

Übersichtstabelle der geeigneten Normen der Montage-Sets GN 965

Zusammenstellung der Scharniere-Bauarten

RoHS

Zubehör

Montageplatten GN 139.3 / GN 139.4

Scharniere GN 139.2 ohne Schalter

Auf Anfrage

Scharniere mit Betätigungswinkel > 0°

Scharniere mit abweichender Kontaktbestückung

Hinweis

Scharniere GN 139.1 mit integrierten Sicherheitsschaltern dienen zur Überwachung von Türen und Abdeckungen an Maschinen und Anlagen. Beim Öffnen der Türen werden die Schaltkontakte betätigt, welche dann z. B. einen Schutzkreis mittels Öffnerkontakt (NC) unterbrechen und gleichzeitig das Öffnen der Tür durch Schließen eines Schließerkontakts (NO) signalisieren.

Die Kontaktblöcke sind mit zwangsöffnenden Schleichkontakten ausgestattet, die keine Hysterese haben. Der Winkel bei dem die Schaltpunkte erreicht werden ist justierbar.

Die Scharniere bilden mit den integrierten Kontaktblöcken eine kompakte Einheit in ansprechendem Design, die durch die Montage von der Rückseite besonders manipulationssicher ist.

siehe auch...

Bestellbeispiel
