Edelstahl, mit 2 Bohrungen

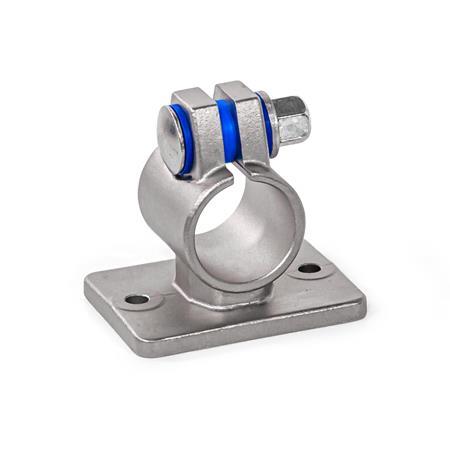

GN 146.6 Flansch-Klemmverbinder
Form
| A | ohne Dichtungen |
| B | mit Dichtungen |
Kennziffer

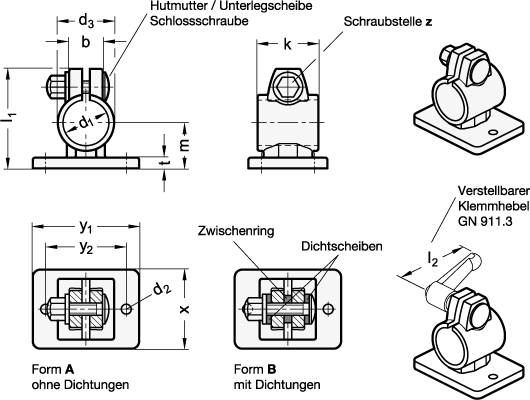

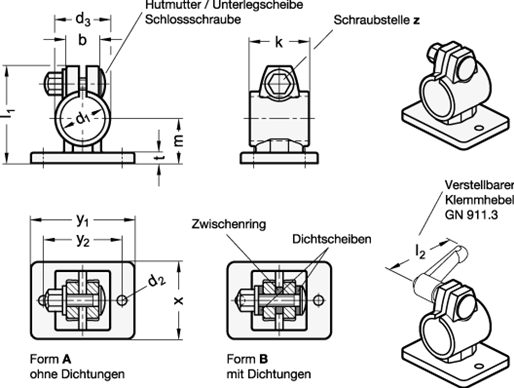

| 4 | mit Edelstahl-Hutmutter DIN 917 |
| d1 Bohrung | b | d2 | d3 | k Klemm- länge | l1 | m | t | x1 | x2 | y1 | y2 | z Schraub- stellen | Zubehör empf. Klemmhebel GN 911.3 für z l2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B 30 | 22 | 6,5 | 37 | 40 | 65 | 30 | 7 | 52 | 35 | 70 | 53 | M8-30 | 63 | 78 |
Filterkombination ergibt keine Treffer.
Ausführung
Edelstahl
Schlossschrauben DIN 603
Edelstahl A2
Hutmuttern DIN 917 / Unterlegscheiben
Edelstahl A2
Dichtungen
RoHS
- nichtrostend 1.4308
- matt gestrahlt
Schlossschrauben DIN 603
Edelstahl A2
Hutmuttern DIN 917 / Unterlegscheiben
Edelstahl A2
Dichtungen
- Dichtscheiben
Kunststoff (Polyacetal POM) - Zwischenring
Silikon, 40 ... 60 Shore A
RoHS
Zubehör
Verstellbare Klemmhebel GN 911.3Hinweis
Die Klemmbohrungen der Edelstahl-Flansch-Klemmverbinder GN 146.6 sind mechanisch bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt.
An der Schraubstelle z verkleinert die Schlossschraube und Hutmutter den Bohrungsquerschnitt zum Klemmen. Die Form B ist an der Schraubstelle mit Dichtungen ausgestattet.
Wenn werkzeuglos geklemmt werden soll, kann die Hutmutter, durch einen in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911.3 ersetzt werden.
| Bestellbeispiel |
| ||||||
GN 146.6-B30-A-4 |
