mit Gleitlager

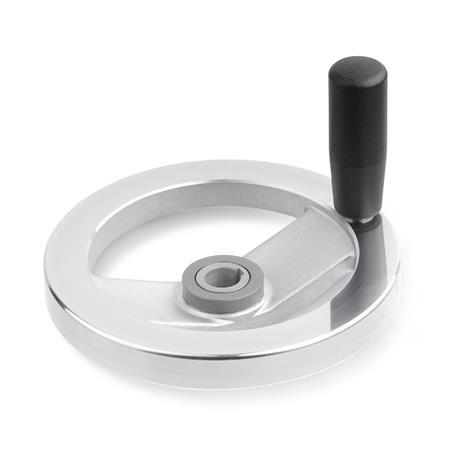

GN 322.4 Sicherheits-Handräder, Aluminium, Radkranz poliert
Form
| A | ohne Griff |
| D | mit drehbarem Stahlgriff |
Kennzeichnung
| ZI | Einkuppeln durch Ziehen |
| DR | Einkuppeln durch Drücken |

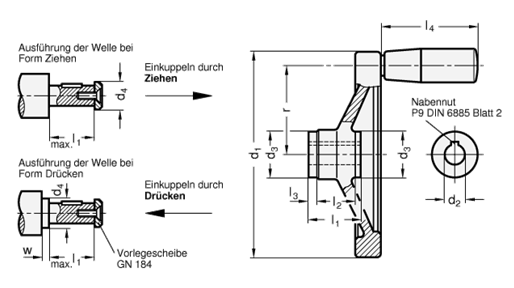

| d1 | d2 H7 Bohrung mit Nut | d3 | d4 max. | l1 | l2 | l3 | l4 ≈ | r | w min. | Ø Zylindergriff GN 598 | Kupplung GN 000.4 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 125 | K 12 | - | 28 | 17 | 28,5 | 18 | 5 | 67,5 | 54 | 4 | 23 | 1 |
| 140 | K 12 | - | 28 | 17 | 28,5 | 19 | 5 | 67,5 | 61 | 4 | 23 | 1 |
| 140 | K 14 | K 16 | 32 | 21 | 32,5 | 19 | 6 | 67,5 | 61 | 4 | 23 | 2 |
| 160 | K 14 | K 16 | 32 | 21 | 32,5 | 20 | 6 | 82,5 | 71 | 4 | 26 | 2 |
| 200 | K 18 | K 20 | 38 | 26 | 36,5 | 24 | 6 | 82,5 | 89 | 4 | 26 | 3 |
| 250 | K 22 | - | 45 | 30 | 47,5 | 28 | 12 | 92,5 | 113 | 4 | 28 | 4 |
Filterkombination ergibt keine Treffer.
Ausführung
Aluminium
Rundlauf- und Planlaufabweichung
des Radkranzes < 0,4
Radkörper
Drehbare Zylindergriffe GN 598
Stahl, kunststoffbeschichtet
schwarz, strukturmatt
RoHS
- Nabe bearbeitet
- Radkranz allseitig gedreht
Rundlauf- und Planlaufabweichung
des Radkranzes < 0,4
Radkörper
- Radkranz hochglanzpoliert
- unbearbeitete Flächen gestrahlt
Drehbare Zylindergriffe GN 598
Stahl, kunststoffbeschichtet
schwarz, strukturmatt
RoHS
Hinweis
Der Einbau von Kupplungssätzen in andere Handradtypen ist grundsätzlich möglich.
siehe auch...
| Bestellbeispiel |
| ||||||||
GN 322.4-160-K16-D-ZI |
