Aluminium, mit 2 Befestigungsbohrungen

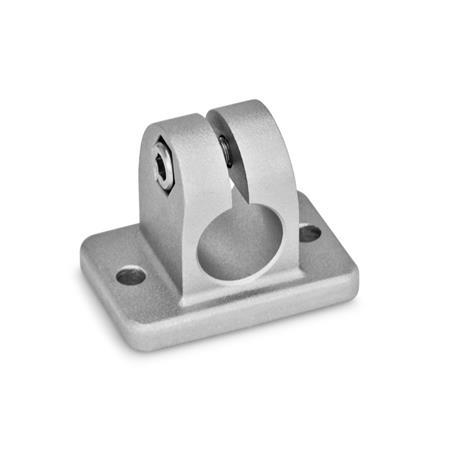

GN 145 Flansch-Klemmverbinder

Kennziffer

2	mit Edelstahl-Zylinderschraube DIN 912

Filter anzeigen

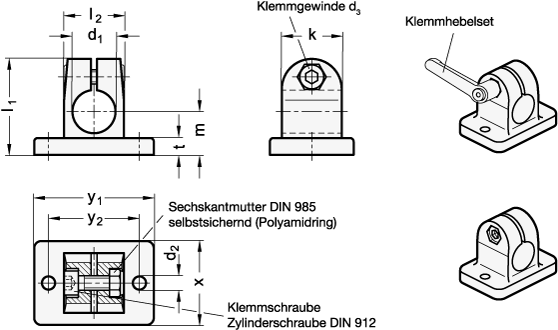

d₁ Bohrung	d₂	k Klemm- länge	l₁	l₂	m	t	x	y₁	y₂	z Schraub- stelle	Zubehör empf. Klemmhebel GN 911 für z l₃

B 10	5,5	25	40	25	18	7	35	50	38	M6-20	63
B 12	5,5	25	40	25	18	7	35	50	38	M6-20	45 \| 63
B 14	5,5	25	40	25	18	7	35	50	38	M6-20	45 \| 63
B 15	5,5	25	40	25	18	7	35	50	38	M6-20	45 \| 63
B 16	5,5	25	40	25	18	7	35	50	38	M6-20	45 \| 63
B 18	5,5	25	40	25	18	7	35	50	38	M6-20	45 \| 63

Filterkombination ergibt keine Treffer.

Ausführung

Aluminium
schwarz, RAL 9005, strukturmattSW

blank, matt gestrahltBL

Zylinderschrauben DIN 912
Edelstahl, nichtrostend 1.4301

Sechskantmuttern DIN 985
Edelstahl, nichtrostend 1.4301
selbstsichernd durch Polyamidring

Übersichtstabelle der geeigneten Normen der Montage-Sets GN 965

Übersichtstabelle der geeigneten Normen der Montage-Sets GN 968

Edelstahl-Eigenschaften

RoHS

Zubehör

Verstellbare Klemmhebel GN 911

Hinweis

Die Klemmbohrungen der Flansch-Klemmverbinder GN 145 sind mechanisch bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt.

Flansch-Klemmverbinder GN 145 sind auch zum Anbau an Profilsystemen geeignet.

An der Schraubstelle z verkleinert die Zylinderschraube den Bohrungsquerschnitt zum Klemmen.

Wenn werkzeuglos geklemmt werden soll, kann die Zylinderschraube, durch einen in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden.
