GN 481 Kantengriffe, Aluminium-Rohr

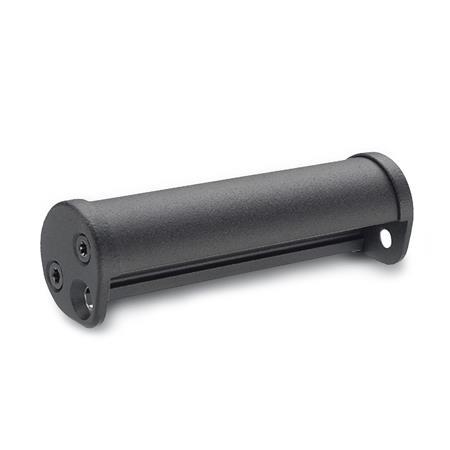

Kantengriffe Aluminium Rohr GN 481 thumbnail Zoom

GN 481 Kantengriffe, Aluminium-Rohr

Kantengriffe Aluminium Rohr GN 481
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen

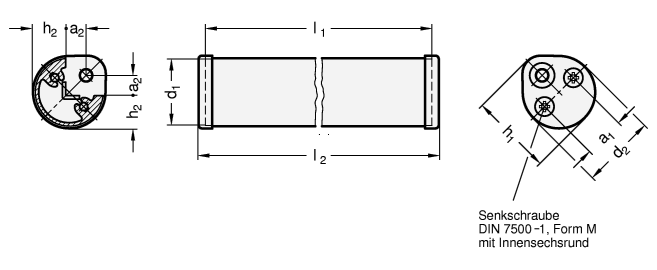

Zoom Kantengriffe Aluminium Rohr GN 481 Skizze

d1 -0,5l1a1a2d2h1h2 -0,1l2
301001893234,514,5106
302001893234,514,5206
303001893234,514,5306
304001893234,514,5406
305001893234,514,5506
Filterkombination ergibt keine Treffer.

Ausführung

Griffprofil
Aluminium
  • schwarz, RAL 9005, strukturmattSWSW
  • eloxiert, naturfarbenELEL

Endstücke
Zink-Druckguss
kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt

Senkschrauben
  • gewindefurchend, mit Innensechsrund
  • schwarz, verzinkt

RoHS

Auf Anfrage

andere Längen l1
andere Oberflächen

Hinweis

Kantengriffe GN 481 sind besonders kompakt und werden z. B. seitlich an Monitorgehäusen als Griffelement oder generell zum Schutz an Gehäusekanten eingesetzt.

Ein Toleranzausgleich von 1 mm je Endstück erleichtert die Montage. Die beiden Endstücke sind mit gewindefurchenden Senkschrauben so am Griffprofil befestigt, dass sie nach einer Längenanpassung des Griffprofils ohne zusätzliche Bearbeitung erneut angeschraubt werden können. Dadurch lässt sich die Gehäuselänge auf jedes gewünschte Maß anpassen.

Bestellbeispiel
1d1
2l1
3Oberfläche
GN 481-30-300-SW

RoHS-konform: Info -
Gewicht: Info -
