Zink-Druckguss, Buchse Stahl

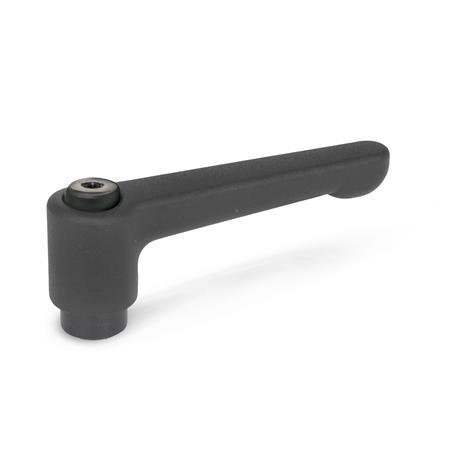

GN 302 Flache verstellbare Klemmhebel

Flache verstellbare Klemmhebel GN 302 thumbnail

Flache verstellbare Klemmhebel GN 302 Skizze

Filter anzeigen

l₁	d₁ Gewinde			d₂ H7 Bohrung		d₃	d₄	h₁	h₂	h₃	h₄ Rastweg	t min.

22	M 3	M 4	M 5	B 4	B 5	8	10,5	18,5	2	16,5	3	5
30	M 3	-	-	-	-	10	13	24,5	4	22	3,5	7
30	M 4	M 5	M 6	B 5	B 6	10	13	24,5	4	22	3,5	9
45	M 4	M 5	M 6	B 5	B 6	10	13	24,5	4	22	3,5	9
63	M 6	M 8	-	B 8	-	13,5	17,5	31	6,5	28,5	4	11
78	M 8	M 10	M 12	B 8	B 10	16	21	36	8	34	4	14

Filterkombination ergibt keine Treffer.

Ausführung

Griffkörper
Zink-Druckguss

kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSW

orange, RAL 2004, strukturmattOS

rot, RAL 3000, strukturmattRS

silber, RAL 9006, strukturmattSR

Buchse und Halteschraube
Stahl, brüniert

ISO-Passungen

RoHS

Hinweis

Bei verstellbaren Klemmhebeln GN 302 steht der Griff nicht geneigt, sondern parallel zur Spannfläche.

Verstellbare Hebel sind vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.

Durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden. Beim ,,Loslassen’’ rastet der Griff selbsttätig wieder ein.

Bestellbeispiel
