Schraube Edelstahl

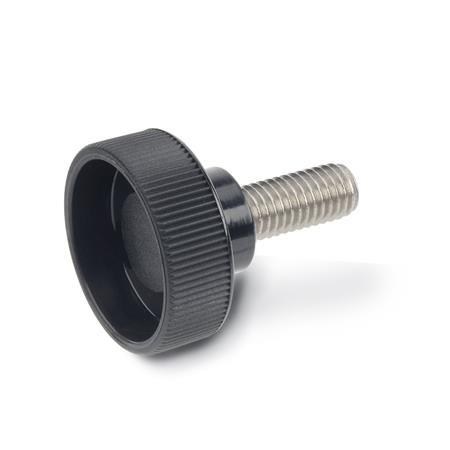

GN 421 Rändelhohlschrauben, Kunststoff
| d1 | Länge l | d2 | d3 | d4 | h | k | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| M 4 | 10 | 15 | 20 | 30 | - | 9 | 12 | 19 | 14 | 8 |
| M 5 | 10 | 15 | 20 | 25 | - | 9 | 12 | 19 | 14 | 8 |
| M 6 | 10 | 16 | 20 | 25 | 30 | 12 | 14 | 24 | 16,5 | 9,5 |
| M 8 | 20 | 25 | 30 | 40 | - | 14 | 16 | 30 | 19,5 | 11 |
| M 10 | 20 | 25 | 30 | 45 | 55 | 16 | 18 | 36 | 22,5 | 12,5 |
Filterkombination ergibt keine Treffer.
Ausführung
Kunststoff
Thermoplast (Polyamid PA)
schwarz, glänzend
Gewindestift
EdelstahlNI
nichtrostend, 1.4567
RoHS
Thermoplast (Polyamid PA)
schwarz, glänzend
Gewindestift
EdelstahlNI
nichtrostend, 1.4567
RoHS
Hinweis
| Bestellbeispiel |
| ||||||
GN 421-M6-30-NI |
