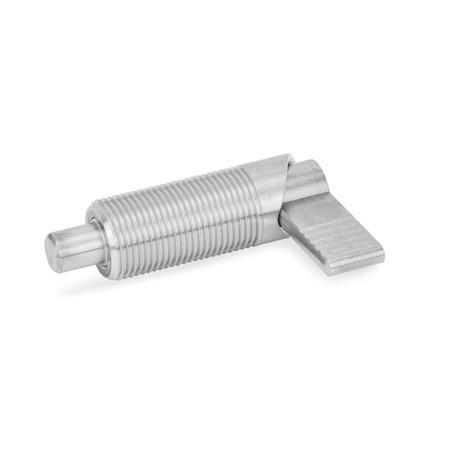

GN 612 Edelstahl-Rastriegel

Form

A	ohne Kunststoffkappe, ohne Kontermutter
AK	ohne Kunststoffkappe, mit Kontermutter
B	mit Kunststoffkappe, ohne Kontermutter
BK	mit Kunststoffkappe, mit Kontermutter

Filter anzeigen

d₁ Bolzen -0,06/-0,08 Bohrung H7	d₂		d₃	l₁	l₂	l₃ +1,5	l₄	l₅	Federdruck in N ≈ Anfang	Ende

4*	M 10	M 10 x 1	10	37,5	6	19	21	-	7	20
5*	M 10	M 10 x 1	10	37,5	6	19	21	-	7	20
5	M 12	M 12 x 1,5	12	47	8	26	26	32	8	18
6*	M 10	M 10 x 1	10	37,5	6	19	21	-	7	20
6	M 12	M 12 x 1,5	12	47	8	26	26	32	8	18
6	M 16	M 16 x 1,5	16	56	10	30	32	42	11	29
8	M 12	M 12 x 1,5	12	47	8	26	26	32	8	18
8	M 16	M 16 x 1,5	16	56	10	30	32	42	11	29
8	M 20	M 20 x 1,5	20	69	12	36	37	52	21	57
10	M 16	M 16 x 1,5	16	56	10	30	32	42	11	29
10	M 20	M 20 x 1,5	20	69	12	36	37	52	21	57
12	M 20	M 20 x 1,5	20	69	12	36	37	52	21	57

Filterkombination ergibt keine Treffer.

* Diese Größen sind nur in Form A und Form AK lieferbar.

Ausführung

EdelstahlNI
nichtrostend, 1.4305

Druckfeder
Edelstahl
nichtrostend, 1.4310

Kappe
Kunststoff (Polyamid PA)
schwarz, matt

Belastbarkeitshinweise

ISO-Passungen

Edelstahl-Eigenschaften

Kunststoff-Eigenschaften

RoHS

Hinweis

Edelstahl-Rastriegel GN 612 werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Durch Drehen des Riegels um 180° wird der Raststift eingezogen. Die Rastkerbe ermöglicht ein sicheres Positionieren.
