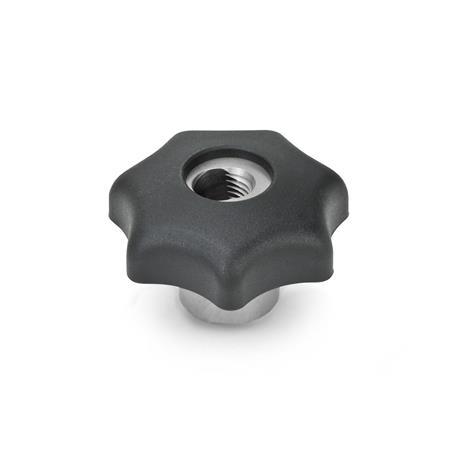

GN 6336.3 Schnellspann-Sterngriffe, Buchse Edelstahl

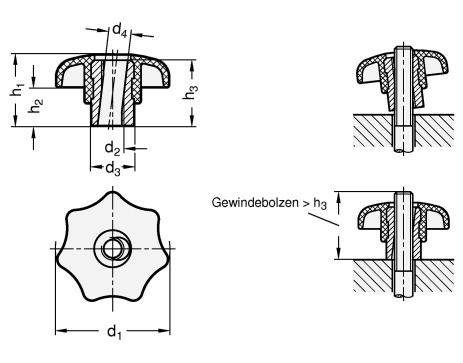

| d1 | d2 | d3 | d4 | h1 | h2 ≈ | h3 min. |
|---|---|---|---|---|---|---|
| 40 | M 8 | 16 | 8,4 | 26 | 14 | 23,5 |
| 50 | M 10 | 20 | 10,5 | 32 | 17 | 29 |
| 63 | M 12 | 26 | 13 | 40 | 21 | 36 |
Filterkombination ergibt keine Treffer.
Ausführung
Kunststoff
Thermoplast (Polyamid PA)
Buchse
EdelstahlNI
nichtrostend, 1.4305
RoHS
Thermoplast (Polyamid PA)
- schlagfest
- schwarz, matt
Buchse
EdelstahlNI
nichtrostend, 1.4305
RoHS
Hinweis
Schnellspann-Sterngriffe GN 6336.3 werden eingesetzt, wenn der Griff nach dem Lösen ganz abgezogen und schnell wieder in Spannstellung gebracht werden soll.
Der Griff wird schräg auf den Gewindebolzen aufgesteckt. Beim Spannen rastet die Mutter in die Gewindegänge des Bolzens ein. Mit einer geringfügigen Drehung kann jetzt gespannt werden.
Funktionssicherheit ist allerdings nur gegeben, wenn die Spannfläche rechtwinklig zum Gewindebolzen ist.
siehe auch...
| Bestellbeispiel |
| ||||||
GN 6336.3-40-M8-NI |
RoHS-konform:
-
-
Gewicht:
-
-
