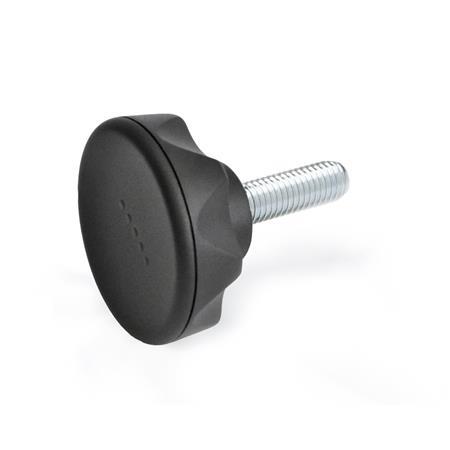

GN 636.4 Sterngriffschrauben, Gewindestift Stahl, verzinkt
ELESA original design ELK.p
| d1 | d2 | Länge l | d3 | h1 | h2 | ||
|---|---|---|---|---|---|---|---|
| 45 | M 8 | 20 | 30 | - | 21 | 26 | 10 |
| 45 | M 10 | 20 | 30 | 40 | 21 | 26 | 10 |
| 56 | M 8 | 20 | 30 | 40 | 26,5 | 29 | 11 |
| 56 | M 10 | 20 | 30 | 40 | 26,5 | 29 | 11 |
| 56 | M 12 | 30 | 40 | 50 | 26,5 | 29 | 11 |
| 70 | M 10 | 30 | 40 | 50 | 32,5 | 35 | 13 |
| 70 | M 12 | 30 | 40 | 50 | 32,5 | 35 | 13 |
Filterkombination ergibt keine Treffer.
Ausführung
Kunststoff
Thermoplast (Polyamid PA)
Sterngriff-Oberteil:
schwarzgrau, RAL 7021, mattDSG
orange, RAL 2004, mattDOR
grau, RAL 7035, mattDGR
gelb, RAL 1021, mattDGB
blau, RAL 5024, mattDBL
rot, RAL 3000, mattDRT
grün, RAL 6017, mattDGN
Sterngriff-Oberteil mit Unterteil
ultraschall-verschweißt
Gewindestift
Stahl verzinkt, blau passiviert
RoHS
Thermoplast (Polyamid PA)
- glasfaserverstärkt
- temperaturbeständig bis 130 °C
- schwarzgrau, ähnlich RAL 7021, matt
Sterngriff-Oberteil:
schwarzgrau, RAL 7021, mattDSG
orange, RAL 2004, mattDOR
grau, RAL 7035, mattDGR
gelb, RAL 1021, mattDGB
blau, RAL 5024, mattDBL
rot, RAL 3000, mattDRT
grün, RAL 6017, mattDGN
Sterngriff-Oberteil mit Unterteil
ultraschall-verschweißt
Gewindestift
Stahl verzinkt, blau passiviert
RoHS
Hinweis
Design und Handhabung der Sterngriffe GN 636 entsprechen den Ansprüchen der Produktfamilie Ergostyle®.
siehe auch...
| Bestellbeispiel |
| ||||||||
GN 636.4-56-M10-30-DSG |
