zum Anschweißen

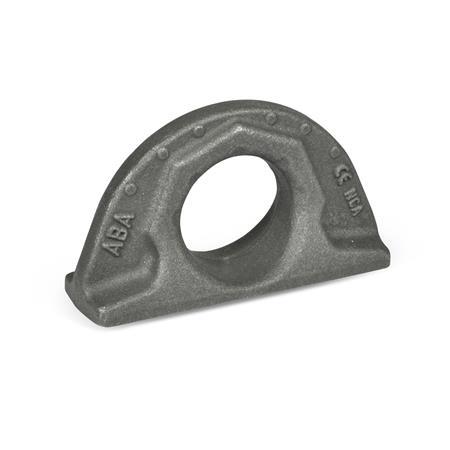

GN 589 Anschlagpunkte

Filter anzeigen

b	d	h₁	h₂	k₁	k₂	Nenntrag- fähigkeit in t (WLL)	max. zulässige Zurrkraft in daN (LC)

100	35	41,5	57	16	30	1,6	3200
137	50	59	80	23	41	3,2	6400
172	60	71,5	99	27	51	5	10000
228	80	95	130	38	70	10	20000

Filterkombination ergibt keine Treffer.

Ausführung

Stahl 1.6541

geschmiedet
hochfest vergütet
100 % elektromagnetisch rissgeprüft nach EN 1677
phosphatiert

RoHS

Hinweis

Anschlagpunkte GN 589 zum Anschweißen zeichnen sich durch ihre sehr niedere Bauform aus. Dabei bieten sie eine hohe dynamische und statische Festigkeit und sind allseitig belastbar, bei geprüfter Sicherheit (Sicherheitsfaktor 4).

Die in obiger Tabelle angegebene Nenntragfähigkeit ist auf dem Anschlagpunkt deutlich lesbar angegeben. Sie gilt für den belastungsungünstigsten Fall der nebenstehend aufgeführten Belastungsarten.

Anschlagpunkte GN 589 entsprechen der Maschinenrichtlinie 2006 / 42 / EG.

Weitere Anwendungsrichtlinien enthält die Bedienanleitung, die jedem Lastbügel beigefügt ist (siehe auch unter www.ganternorm.com/de/service).

siehe auch...

Bestellbeispiel

GN 589-137
