GN 4490 Edelstahl-Kugelschnäpper

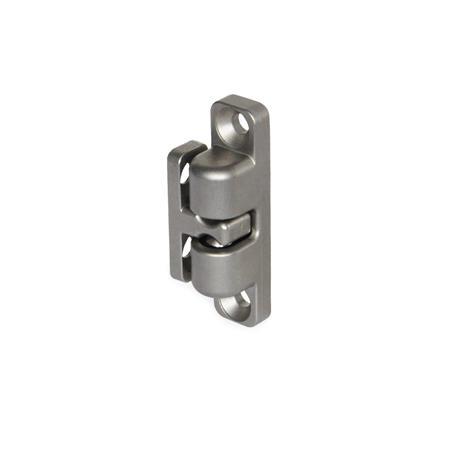

Edelstahl Kugelschnaepper GN 4490 thumbnail

Edelstahl Kugelschnaepper GN 4490 Skizze

Kennziffer

1	normale Haltekraft
2	verstärkte Haltekraft

Filter anzeigen

l₁	a₁	a₂	b₁	b₂	b₃	d für Schraube	h	l₂	m₁	m₂	s₁	s₂	für Nutbreite n	Haltekraft F_H in N ≈ Kennziffer 1	Kennziffer 2

38	15	7,5	8	7	4,3	M 3	7,5	21	30	12	4	2,5	≤ 4,5	25	35
50	20	10,5	12	10	6,5	M 4	9,5	30	40	17	5	3,5	≤ 6	40	70
68	23	12	14,5	11	9,5	M 4	11	32,5	55	20	5	3,5	≤ 8	75	100
80	27	14	16,5	13	11	M 5	13	40	65	25	6	4	≤ 10	125	150

Filterkombination ergibt keine Treffer.

Ausführung

EdelstahlA4K
nichtrostend, 1.4404
matt gestrahltGS

Kugel
Keramik, Siliziumnitrid, schwarz

Feder
Edelstahl
nichtrostend, 1.4571

Kugelführung
Kunststoff (Polyacetal POM)

Übersichtstabelle der geeigneten Normen der Montage-Sets GN 965

Übersichtstabelle der geeigneten Normen der Montage-Sets GN 968

Kunststoff-Eigenschaften

Edelstahl-Eigenschaften

RoHS

Auf Anfrage

andere Oberflächen

Hinweis

Edelstahl-Kugelschnäpper GN 4490 werden z. B. zur Zuhaltung von Klappen und Türen eingesetzt, die häufig und einfach geöffnet bzw. geschlossen werden müssen. Die Edelstahlausführung ist besonders verschleißarm und ermöglicht zudem die Verwendung in aggressiveren Umgebungen.

Die Kugelschnäpper bestehen aus einem Kugelgehäuse und einem Haltestück das seitlich bzw. von vorne in das Kugelgehäuse eingerastet wird, wobei die Einbaulage beliebig gewählt werden kann.

Über die konventionellen Einsatzbereiche hinaus finden die solide und formschön gestalteten Kugelschnäpper auch im technischen Umfeld ihre Anwendung. Bei Verwendung an Profilsystemen darf die in der Tabelle angegebene Nutbreite n nicht überschritten werden.
