GN 136 Edelstahl-Blechscharniere

Filter anzeigen

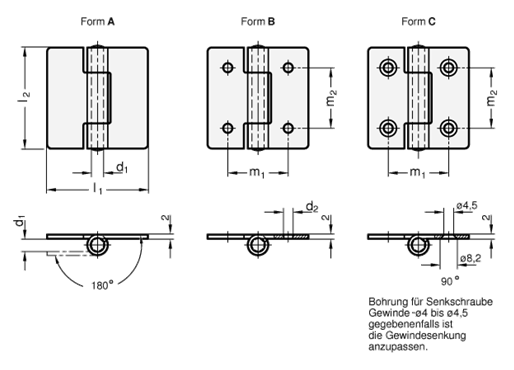

l₁	l₂ quadratisch	1,5-fach verlängert	d₁	d₂	d₃	d₄	m₁	m₂	m₃	s

30	30	45	3	3,2	4	6,4	18	18	16,5	1,5
40	40	60	4	4,2	5	8,3	25	25	22,5	2
50	50	75	6	5,2	5	8,3	30	30	27,5	2
60	60	90	6	5,2	5	8,3	36	36	33	2

Filterkombination ergibt keine Treffer.

Ausführung

EdelstahlNI
nichtrostend, 1.4301

Stift

RoHS

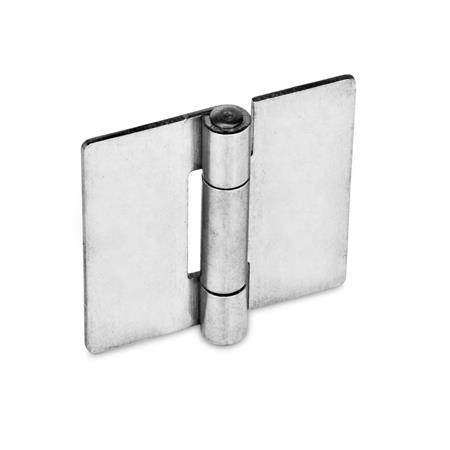

Edelstahl-Blechscharniere GN 136 sind in vielen unterschiedlichen Ausführungen erhältlich und eignen sich für leichte bis mittelschwere Anwendungen.

Die Form A lässt sich außer durch Schweißen auch durch kundenseitig eingebrachte Bohrbilder befestigen.

Bestellbeispiel

GN 136-NI-40-40-A

RoHS-konform: Info

Gewicht:
