Gewindestift Edelstahl

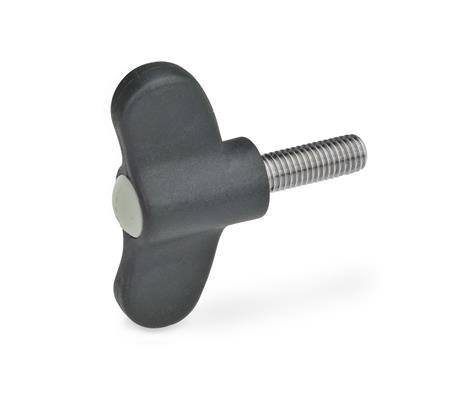

GN 633.1 Flügelschrauben
ELESA original design EWN.SST-p
| d1 | d2 | Länge l | d3 | b | h1 | h2 | ||
|---|---|---|---|---|---|---|---|---|
| 40 | M 5 | 16 | 20 | - | 13,5 | 6 | 20 | 4 |
| 40 | M 6 | 20 | 30 | - | 13,5 | 6 | 20 | 4 |
| 40 | M 8 | 20 | 30 | 40 | 13,5 | 6 | 20 | 4 |
| 48 | M 6 | 20 | 30 | - | 13,5 | 7 | 24 | 5,5 |
| 48 | M 8 | 20 | 30 | 40 | 13,5 | 7 | 24 | 5,5 |
| 55 | M 8 | 20 | 30 | 40 | 16 | 8 | 28 | 6,5 |
| 63 | M 10 | 20 | 30 | - | 19 | 9 | 32 | 7,5 |
| 70 | M 10 | 20 | 30 | 40 | 20 | 10 | 36 | 8 |
Filterkombination ergibt keine Treffer.
Ausführung
Kunststoff
Thermoplast (Polyamid PA)
Gewindestift
Edelstahl
nichtrostend, 1.4305
Farbe der Abdeckkappe (matt):
schwarzgrau, RAL 7021, mattDSG
orange, RAL 2004, mattDOR
grau, RAL 7035, mattDGR
gelb, RAL 1021, mattDGB
blau, RAL 5024, mattDBL
rot, RAL 3000, mattDRT
grün, RAL 6017, mattDGN
RoHS
Thermoplast (Polyamid PA)
- glasfaserverstärkt
- temperaturbeständig bis 130 °C
- schwarzgrau, ähnlich RAL 7021, matt
Gewindestift
Edelstahl
nichtrostend, 1.4305
Farbe der Abdeckkappe (matt):
schwarzgrau, RAL 7021, mattDSG
orange, RAL 2004, mattDOR
grau, RAL 7035, mattDGR
gelb, RAL 1021, mattDGB
blau, RAL 5024, mattDBL
rot, RAL 3000, mattDRT
grün, RAL 6017, mattDGN
RoHS
Hinweis
Design und Handhabung der Flügelschrauben GN 633.1 entsprechen den Ansprüchen der Produktfamilie Ergostyle®.
siehe auch...
| Bestellbeispiel |
| ||||||||
GN 633.1-55-M8-30-DOR |
