GN 706.2 Geschlitzte Stellringe

Geschlitzte Stellringe GN 706.2 thumbnail Zoom

Stahl / Aluminium

GN 706.2 Geschlitzte Stellringe

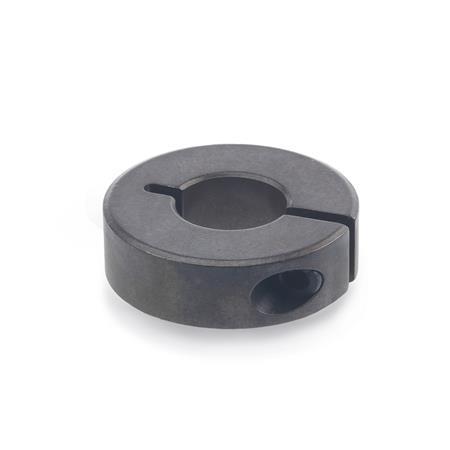

Geschlitzte Stellringe GN 706.2
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Geschlitzte Stellringe GN 706.2 Skizze

d1d2 H10
empfohlene Wellentoleranz h11
±0,2d3sx ≈
max. Überstand
Schraubenkopf
20B 6-9M 32,11,2
22B 8-9M 32,11
26B 10-11M 42,11,6
30B 12-11M 42,10,7
32B 14-11M 42,10,7
36B 15B 1613M 52,11,4
42B 18B 2015M 530,6
48B 22B 2515M 530
55B 28B 3015M 630,5
60B 32B 3515M 640,4
65B 40-15M 640,5
Filterkombination ergibt keine Treffer.

Ausführung

StahlST
  • Sinterstahl (Distaloy AB)
    schwarz, dampfoxidiert
  • Zylinderschraube DIN 912
    Stahl, blank

AluminiumAL
  • gleitgeschliffen
  • Zylinderschraube DIN 912-A2

RoHS

Hinweis

Geschlitzte Stellringe GN 706.2 lassen sich einfach und sicher, durch Reduzierung der Schlitzhöhe mit starker Klemmkraft montieren und dienen so z. B. als Anschlag. Die Oberfläche der Welle oder Achse wird nicht beschädigt.

Das Gewinde d3 ist bei den Größen d1 = 20 bis 36 als Durchloch, ab Größe d1 = 42 als Sackloch ausgeführt.

Bestellbeispiel
1d1
2d2
3Werkstoff
GN 706.2-36-B16-ST

RoHS-konform: Info -
Gewicht: Info -
