Aluminium

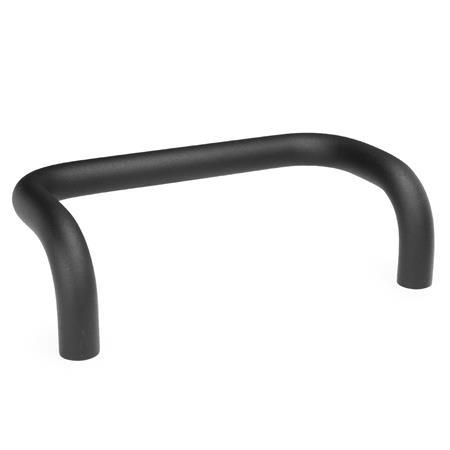

GN 426.1 Bügelgriffe
| d1 | Länge l ±0,25 | d2 | h1 | h2 | r | t min. |
|---|---|---|---|---|---|---|
| 20 | 200 | M 8 | 105 | 68 | 22 | 15 |
| 20 | 300 | M 8 | 105 | 68 | 22 | 15 |
| 28 | 250 | M 10 | 125 | 78 | 32 | 15 |
| 28 | 350 | M 10 | 125 | 78 | 32 | 15 |
| 28 | 500 | M 10 | 125 | 78 | 32 | 15 |
Filterkombination ergibt keine Treffer.
Ausführung
AluminiumAL
d1 = 20: Vollmaterial
d1 = 28: Rohr Ø 28 x 4
Gewindebuchse
Aluminium
RoHS
d1 = 20: Vollmaterial
d1 = 28: Rohr Ø 28 x 4
- kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSW
silber, RAL 9006, strukturmattSR
- blank, gleitgeschliffenBL
Gewindebuchse
Aluminium
RoHS
Hinweis
Bügelgriffe GN 426.1 werden aus gebogenem Aluminiumprofil hergestellt.
Aufgrund des Fertigungsverfahrens können Sonderausführungen schon bei vergleichsweise geringen Stückzahlen geliefert werden.
| Bestellbeispiel |
| ||||||||
GN 426.1-AL-28-250-SW |
