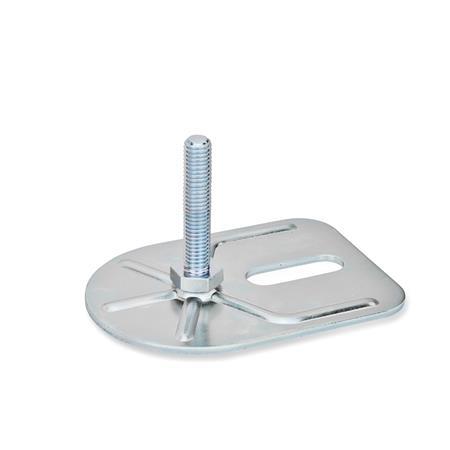

Stahl, verzinkt, mit Befestigungslasche, Rechteckform

GN 42 Stellfüße

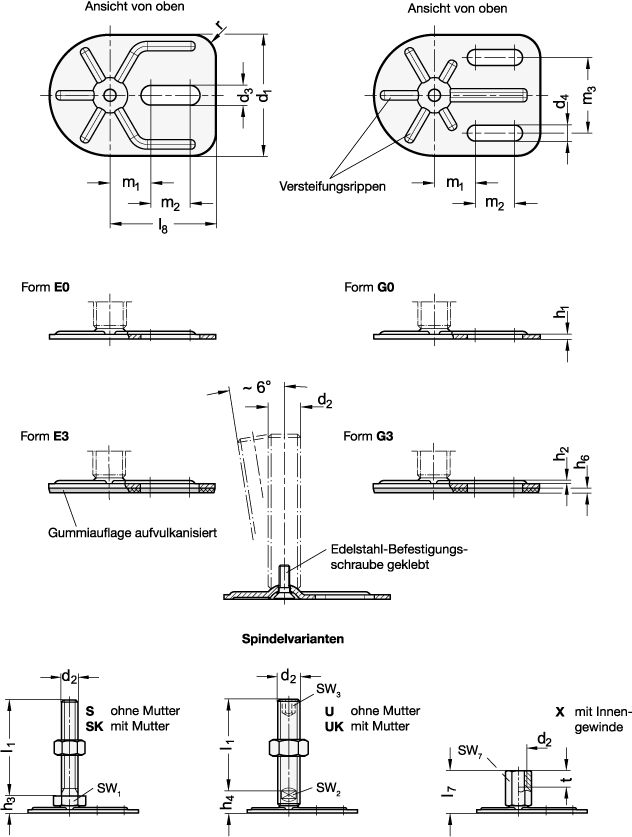

Form (Fußteller)

E0	ohne Gummiauflage, mit einem Langloch
E3	mit Gummiauflage, aufvulkanisiert, schwarz, mit einem Langloch
G0	ohne Gummiauflage, mit 2 Langlöchern
G3	mit Gummiauflage, aufvulkanisiert, schwarz, mit 2 Langlöchern

Spindelvariante

S	ohne Mutter, Außensechskant unten
SK	mit Mutter, Außensechskant unten
U	ohne Mutter, Innensechskant oben und Schlüsselfläche unten
UK	mit Mutter, Innensechskant oben und Schlüsselfläche unten
X	Außensechskant mit Innengewinde

Filter anzeigen

d₁	d₂	l₁ Ausführung S / SK				Ausführung U / UK						l₇ Ausführung X	d₃	d₄	h₁	h₂	h₆	l₈	m₁	m₂	m₃	r

80	M 8	40	50	63	-	-	-	-	-	-	-	26	13	10,5	3	1,3	3	70	27	26	50	15
80	M 10	50	60	80	100	-	-	-	-	-	-	29	13	10,5	3	1,3	3	70	27	26	50	15
80	M 12	60	80	100	125	-	-	-	-	-	-	32	13	10,5	3	1,3	3	70	27	26	50	15
80	M 16	-	-	-	-	75	100	125	150	200	250	38	13	10,5	3	1,3	3	70	27	26	50	15
80	M 20	-	-	-	-	75	100	125	150	200	250	45	13	10,5	3	1,3	3	70	27	26	50	15
80	M 24	-	-	-	-	100	125	150	200	300	-	-	13	10,5	3	1,3	3	70	27	26	50	15

Filterkombination ergibt keine Treffer.

d₁	d₂	h₃	h₄	sw₁	sw₂	sw₃	sw₇	t

80	M 8	12	-	17	-	-	14	8
80	M 10	12	-	17	-	-	14	10
80	M 12	12	-	17	-	-	17	12
80	M 16	-	18	-	12	8	22	16
80	M 20	-	19	-	15	10	27	20
80	M 24	-	22	-	19	12	-	-

Filterkombination ergibt keine Treffer.

Ausführung

Fußteller
Stahl
verzinkt, blau passiviert

Verstellspindel
Stahl
verzinkt, blau passiviert

Sechskantmutter ISO 4032
Stahl
verzinkt, blau passiviert

Gummiauflage

aufvulkanisiert
schwarz, NBR (Perbunan^®)
70 ±5 Shore A

Belastbarkeit von Stellfüßen GN 40 / GN 42

Elastomer-Eigenschaften

RoHS

Hinweis

Stellfüße GN 42 lassen sich durch die vielfältigen Kombinationsmöglichkeiten der Fußteller- und Verstellspindelvarianten universell einsetzen.

Durch die Befestigungslasche lassen sich die Stellfüße mit der Aufstellfläche verschrauben, wodurch ein seitliches Verschieben verhindert wird. Die Formen mit Gummiauflage schützen zudem empfindliche Oberflächen.

Die Gelenkfüße werden komplett montiert geliefert und sind nicht demontierbar.

Bestellbeispiel
