Gusseisen

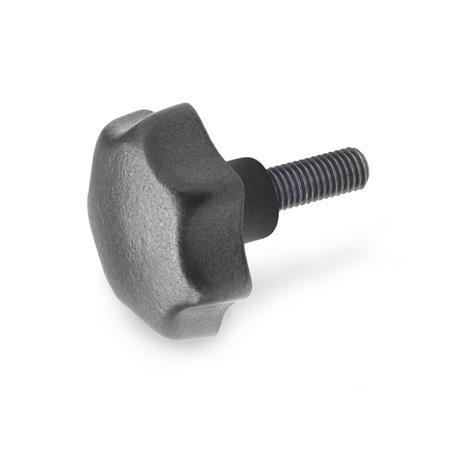

GN 6336.4 Sterngriffschrauben, mit Stahl-Gewindestift
| d1 | d2 | Länge l ≈ Werkstoff ST | d3 | h1 | h2 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 32 | M 6 | 16 | 20 | 25 | 30 | 35 | 45 | 12 | 20 | 9 |
| 40 | M 8 | 16 | 20 | 25 | 30 | 40 | 55 | 14 | 25 | 12 |
| 50 | M 10 | 25 | 30 | 35 | 45 | 55 | - | 18 | 32 | 15 |
| 63 | M 12 | 30 | 35 | 40 | 50 | 60 | - | 20 | 40 | 19 |
| 80* | M 16 | 30 | 40 | 50 | 60 | 70 | - | 25 | 50 | 23 |
Filterkombination ergibt keine Treffer.
* nicht in Ausführung ZB lieferbar
Ausführung
Griff
GusseisenSG
entgratet und gerommelt
Schraube
Stahl brüniert
Die Schraube ist eingeschraubt und durch Querstift gesichert.
RoHS
GusseisenSG
entgratet und gerommelt
Schraube
Stahl brüniert
Die Schraube ist eingeschraubt und durch Querstift gesichert.
RoHS
Hinweis
| Bestellbeispiel |
| ||||||||
GN 6336.4-SG-63-M12-50 |
