GN 709.25 Edelstahl-Pendelelemente

Edelstahl Pendelelemente GN 709.25 thumbnail Zoom

mit Passungsaufnahme / Innengewinde

GN 709.25 Edelstahl-Pendelelemente

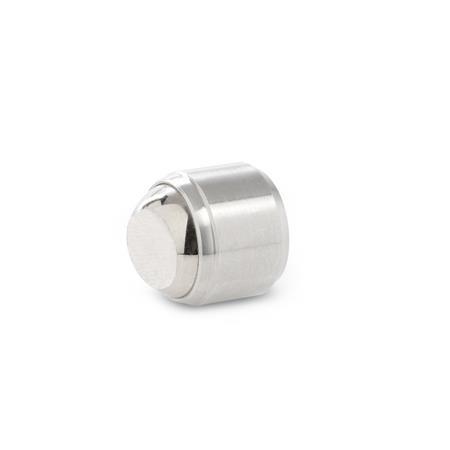

Edelstahl Pendelelemente GN 709.25
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Edelstahl Pendelelemente GN 709.25 Skizze


Form

BDruckfläche plan
BRDruckfläche plan, mit selbsttätiger Rückstellung
d1 n6d2d3d4
Kugel-Ø
d5 H7
Aufnahme-
bohrung
l1 ±0,02

Form B


Form BR
l3 max.

Form B


Form BR
t min.
für maximale Belastbarkeit
Form B


Form BR
Statische
Belastbarkeit
max. in kN
12M 37,2101211173,23,261210
18M 410,5161817234,04,081425
28M 520252825345,56,0132290
Filterkombination ergibt keine Treffer.

Ausführung

Edelstahl
nichtrostend 1.4057, vergütet

Kugel
Edelstahl
nichtrostend 1.3541, vernickelt

Federelement
Kunststoff (PUR)
(Form BR)
RoHS

Auf Anfrage

Hartmetallkugel mit geriffelter Druckfläche

Hinweis

Pendelelemente GN 709.25 werden als bewegliche Auflagen oder Druckstücke zum Spannen von Werkstücken verwendet. Sie können auch als Anschlag eingesetzt werden.

Bei Pendelelementen mit selbsttätiger Rückstellung schwenkt die Auflagefläche nach dem Spannen zurück in die Ausgangslage. Somit wird verhindert, dass beim Einlegen des Werkstückes die Kugel in einer schrägen Position verklemmt werden kann.

Die Kugel lässt sich max. 9° verdrehen; gegen weiteres Verdrehen ist sie gesichert.

Bestellbeispiel
1d1
2Form
GN 709.25-18-B

RoHS-konform: Info -
Gewicht: Info -
