GN 20 Edelstahl-Stellfüße

Edelstahl Stellfuesse GN 20 thumbnail Zoom

Hygienic Design, mit Befestigungsbohrungen, zertifiziert nach EHEDG, 3-A SSI und DGUV Test

GN 20 Edelstahl-Stellfüße

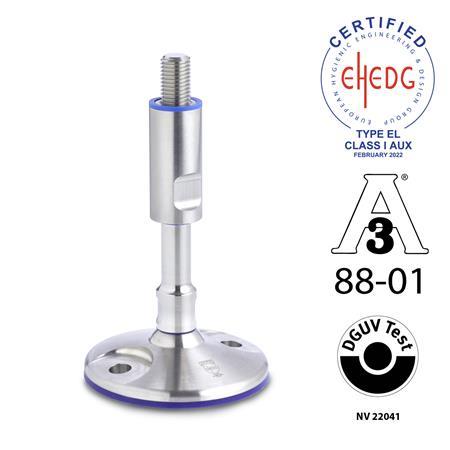

Edelstahl Stellfuesse GN 20
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Edelstahl Stellfuesse GN 20 Skizze


Form

Bmit Befestigungsbohrungen
d1d2l1d3d4l2l3ksw1sw2Statische
Belastbarkeit in kN
(Hinweis beachten)
80M 12175225259,5143555,5171916
80M 16175225289,5193555,5182230
80M 20185235329,5243555,5242747
80M 24185235369,5293555,5243067
100M 161752252812193569182230
100M 201852353212243569242747
100M 241852353612293569243067
120M 161752252812193589182230
120M 201852353212243589242747
120M 241852353612293589243067
Filterkombination ergibt keine Treffer.

Ausführung

Spindel, Verstellhülse, Fußteller
  • Edelstahl
    nichtrostend, 1.4301
  • gedreht

Dichtungen, blau, FDA-konform
  • Dichtring
    NBR, Härte 70 ±5 Shore A
  • Abstreifer
    TPU, Härte 95 ±5 Shore A
  • Gelenkdichtring
    H-NBR, Härte 85 ±5 Shore A
  • Bodendichtung
    Silikon, Härte 85 ±5 Shore A

RoHS

Zubehör

Edelstahl-Abdeckhülsen GN 20.1
Edelstahl-Schrauben GN 1580
Edelstahl-Schrauben GN 1581

Hinweis

Edelstahl-Stellfüße GN 20 mit Befestigungsbohrungen sind nach den Richtlinien der EHEDG, 3-A Sanitary Standards, Inc. und DGUV Test zertifiziert und daher hervorragend für den Einsatz in Hygienebereichen geeignet.

Die Bodendichtung schützt den Raum unter dem Fußteller vor Verschmutzung. Dazu muss der Fuß mittels der Befestigungsbohrungen angeschraubt und entsprechend angepresst sein. Hygienegerechte Befestigungsmittel, wie z. B. Schrauben und Muttern GN 1580, sowie eine lagerichtige Einbringung der Montagebohrungen sind dabei zwingend erforderlich. Der Dichtring oberhalb der Verstellhülse ermöglichen eine totraumfreie Befestigung. Die beweglichen Komponenten sind durch den Abstreifer bzw. die Kugeldichtung gegenüber der Umgebung abgedichtet.

Die hohe Oberflächengüte verhindert das Anhaften von Schmutz bzw. erleichtert die Reinigung.

Die in der Tabelle angegebenen Werte für die statische Belastbarkeit gelten bei einer reinen Druckbelastung senkrecht zum Gelenkfuß. Die in der Praxis häufig auftretenden zusätzlichen Biege- und Knickbeanspruchungen führen zu einer Minderung der Belastbarkeit und müssen entsprechend berücksichtigt werden.

Bestellbeispiel
1d1
2d2
3l1
4Form
GN 20-120-M16-175-B

RoHS-konform: Info -
Gewicht: Info -
