GN 565.7 Schräge Edelstahl-Bügelgriffe
Form
| A | Montage von der Rückseite (Gewinde-Sackloch) |
| b1 | Länge l ±0,25 | a | b2 | b3 | b4 | b5 +1 | d | h1 | h2 | r | t min. |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 112 | 13 | 24 | 32 | 50 | 13,5 | M 6 | 32 | 48 | 13 | 10 |
| 20 | 128 | 13 | 24 | 32 | 50 | 13,5 | M 6 | 32 | 48 | 13 | 10 |
| 26 | 128 | 17 | 32 | 34 | 57 | 18 | M 8 | 34 | 54 | 17 | 12 |
| 26 | 160 | 17 | 32 | 34 | 57 | 18 | M 8 | 34 | 54 | 17 | 12 |
Filterkombination ergibt keine Treffer.
Ausführung
Hinweis

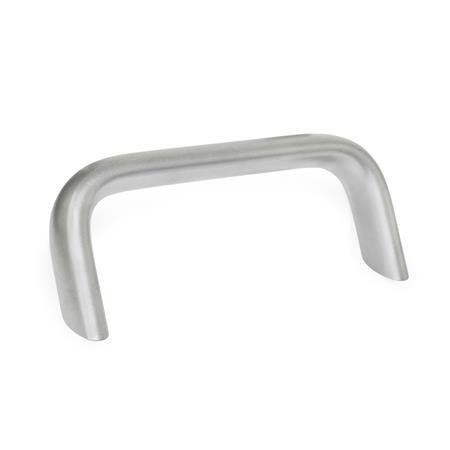

Bügelgriffe GN 565.7 werden aus gebogenem Edelstahl-Profil hergestellt. Sie zeichnen sich durch Stabilität und ergonomische Formgebung aus.
Durch ihre abgeschrägten Auflageflächen gestatten sie den Zugriff auch bei beengten Platzverhältnissen.
Aufgrund des Fertigungsverfahrens können Sonderausführungen schon bei vergleichsweise geringen Stückzahlen geliefert werden.
| Bestellbeispiel |
| ||||||||
GN 565.7-20-128-A-MT |
