Zink-Druckguss
GN 138 Scharniere

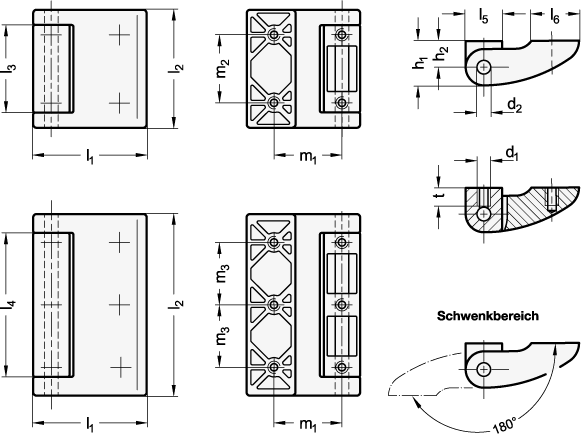

Form
| A | mit Gewindesacklöcher |
| l1 | l2 kurz | lang | d1 | d2 | h1 | h2 | l3 | l4 | l5 | l6 | m1 | m2 | m3 | t |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 42 | 65 | M 5 | 5 | 15 | 9 | 34 | 54 | 12 | 18 | 25 | 25 | 22,5 | 6 |
| 50 | 52 | 80 | M 6 | 6 | 19,5 | 11,5 | 39 | 64 | 16 | 21 | 30 | 30 | 27,5 | 8 |
| 60 | 62 | 95 | M 6 | 8 | 23,5 | 13,5 | 47 | 77 | 20 | 24 | 36 | 36 | 33 | 9 |
| 80 | 82 | 125 | M 8 | 10 | 29 | 17 | 64 | 104 | 24 | 32 | 50 | 50 | 45 | 12 |
Filterkombination ergibt keine Treffer.
Ausführung
Zink-DruckgussZD
kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSW
silber, RAL 9006, strukturmattSR
Stift
Edelstahl
nichtrostend, 1.4305
RoHS
kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSW
silber, RAL 9006, strukturmattSR
Stift
Edelstahl
nichtrostend, 1.4305
RoHS
Hinweis

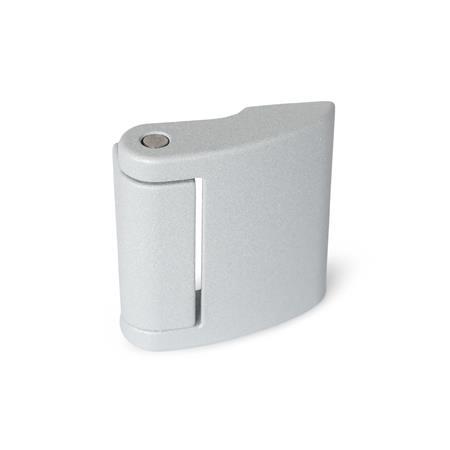

Scharniere GN 138 eignen sich durch ihr ansprechendes Design für die Verwendung an Maschinen und Anlagen, bei denen besonderes Augenmerk auf eine formschöne Gestaltung gelegt wird.
Durch die verdeckte und dadurch manipulationssichere Befestigung von der Rückseite wird die besondere Optik des Scharniers zusätzlich hervorgehoben.
Die Bohrungsabstände der Montagebohrungen m1 und m2 der kurzen Ausführung entsprechen den am Markt gängigen Scharnieren und können diese somit ersetzen.
siehe auch...
| Bestellbeispiel |
| ||||||||||
GN 138-ZD-50-52-A-SR |
RoHS-konform:
-
-
Gewicht:
-
-
