aus flexiblem Kunststoff

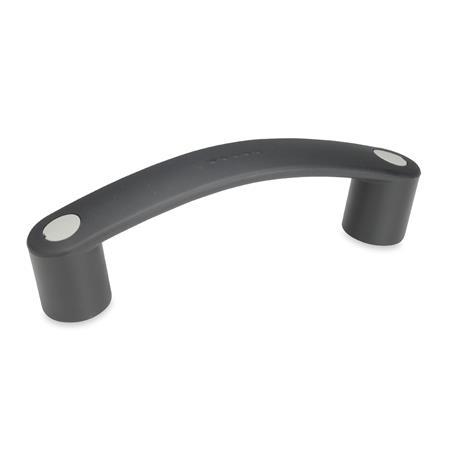

GN 628.3 Bügelgriffe, Montage von der Bedienseite
Form

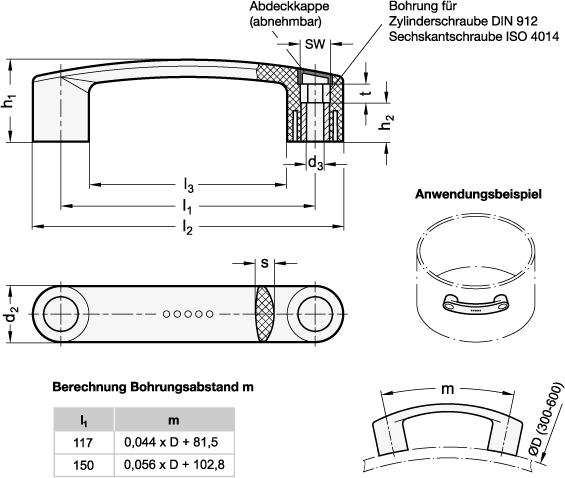

B | Montage von der Bedienungsseite |
l1 | d2 | d3 | h1 | h2 | l2 | l3 | s | sw | t |
---|---|---|---|---|---|---|---|---|---|
117 ±0,5 | 26 | 8,5 | 39 | 18 | 143 | 91 | 9 | 13 | 8,5 |
150 ±1 | 28 | 8,5 | 45 | 18 | 178 | 122 | 10 | 13 | 14 |
Filterkombination ergibt keine Treffer.
Ausführung
Kunststoff
Thermoplast
(Polypropylen PP mit Elastomer TPE)
Buchse
Messing
Farbe der Abdeckkappe:
schwarzgrau, RAL 7021, mattDSG![DSG](/images/smfarbenergostyle1/dsg.gif)
orange, RAL 2004, mattDOR![DOR](/images/smfarbenergostyle1/dor.gif)
grau, RAL 7035, mattDGR![DGR](/images/smfarbenergostyle1/dgr.gif)
gelb, RAL 1021, mattDGB![DGB](/images/smfarbenergostyle1/dgb.gif)
blau, RAL 5024, mattDBL![DBL](/images/smfarbenergostyle1/dbl.gif)
rot, RAL 3000, mattDRT![DRT](/images/smfarbenergostyle1/drt.gif)
grün, RAL 6017, mattDGN
RoHS
Thermoplast
(Polypropylen PP mit Elastomer TPE)
- temperaturbeständig bis 80 °C
- schwarzgrau, matt
ähnlich RAL 7021
Buchse
Messing
Farbe der Abdeckkappe:
schwarzgrau, RAL 7021, mattDSG
![DSG](/images/smfarbenergostyle1/dsg.gif)
orange, RAL 2004, mattDOR
![DOR](/images/smfarbenergostyle1/dor.gif)
grau, RAL 7035, mattDGR
![DGR](/images/smfarbenergostyle1/dgr.gif)
gelb, RAL 1021, mattDGB
![DGB](/images/smfarbenergostyle1/dgb.gif)
blau, RAL 5024, mattDBL
![DBL](/images/smfarbenergostyle1/dbl.gif)
rot, RAL 3000, mattDRT
![DRT](/images/smfarbenergostyle1/drt.gif)
grün, RAL 6017, mattDGN
![DGN](/images/smfarbenergostyle1/dgn.gif)
RoHS
Hinweis
Bügelgriffe GN 628.3 aus flexiblem Kunststoff ermöglichen die Montage von Bügelgriffen an gewölbten Flächen.
Sie decken den Bereich von Ø 300 bis Ø 600 ab; bei Ø größer als 600 kann die Standardausführung GN 628 verwendet werden.
Das Design der Bügelgriffe GN 628.3 ist auf die Produktfamilie Ergostyle® abgestimmt.
Die Abdeckkappen werden lose beigelegt geliefert.
siehe auch...
Bestellbeispiel |
| ||||||
GN 628.3-150-B-DSG |
