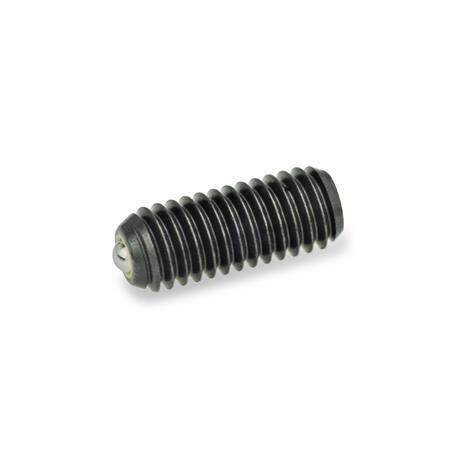

Kugel gleitgelagert, mit Innensechskant, Stahl
GN 615.9 Federnde Druckstücke
Form
| K | Stahl, normaler Federdruck |
| KS | Stahl, verstärkter Federdruck |
| d1 | d2 | Länge l | w Federweg | sw | Federdruck in N ≈ normal (Form K) Anfang | Ende | verstärkt (Form KS) Anfang | Ende |
|---|---|---|---|---|---|---|---|---|
| M 5 | 2 | 14 | 0,5 | 2,5 | 4,8 | 6,8 | 10 | 14 |
| M 6 | 2,5 | 15 | 0,7 | 3 | 6,3 | 10 | 11 | 16 |
| M 8 | 3,5 | 18 | 0,95 | 4 | 16 | 24 | 23 | 40 |
| M 10 | 4,5 | 23 | 1,4 | 5 | 18,8 | 31,7 | 28 | 54,3 |
| M 12 | 6,5 | 26 | 2,3 | 6 | 26 | 49 | 39,5 | 77,3 |
| M 16 | 8,5 | 33 | 3,1 | 8 | 38 | 68 | 50 | 88,7 |
Filterkombination ergibt keine Treffer.
Ausführung
Gehäuse
Stahl
brüniert
Kugel
Stahl
gehärtet
Druckfedern
Edelstahl
nichtrostend, 1.4568
Gleitlager
Kennzeichnung der Form KS:
Gehäuse mit 2 Längsmarkierungen
RoHS
Stahl
brüniert
Kugel
Stahl
gehärtet
Druckfedern
Edelstahl
nichtrostend, 1.4568
Gleitlager
- Kunststoff
- temperaturbeständig bis 90 °C
Kennzeichnung der Form KS:
Gehäuse mit 2 Längsmarkierungen
RoHS
Hinweis
Federnde Druckstücke GN 615.9 werden zur Arretierung sowie für An- und Abdrückfunktionen verwendet.
Die Kugel ist in einer Kunststoffschale frei beweglich gelagert, was ein Abrollen ermöglicht und damit generell das Rastverhalten optimiert. Vor allem aber wird dadurch der Verschleiß am Gegenstück minimiert.
Eine weitere Eigenschaft dieser Druckstücke ist, dass die Kunststofflagerung eine elektrische Isolierung bewirkt.
| Bestellbeispiel |
| ||||
GN 615.9-M8-K |
