für Verriegelungen
GN 120 Schutzkappen
| d | s | b | h1 | h2 | Länge l | verwendbar für | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 29 | 14,5 | 2 | 6 | 11 | 18,5 | GN 115.1 | GN 115.6 | - | - | - | - |
| 36 | 20,5 | 2 | 8 | 12 | 23 | GN 115 | GN 115.8 | GN 119 | GN 516 | GN 516.1 | GN 516.5 |
Filterkombination ergibt keine Treffer.
Zu beachten: Der Klemmbereich A 1 ... A 9 bzw. der Riegelabstand A vermindert sich um das Maß „b“.
Ausführung
Hinweis

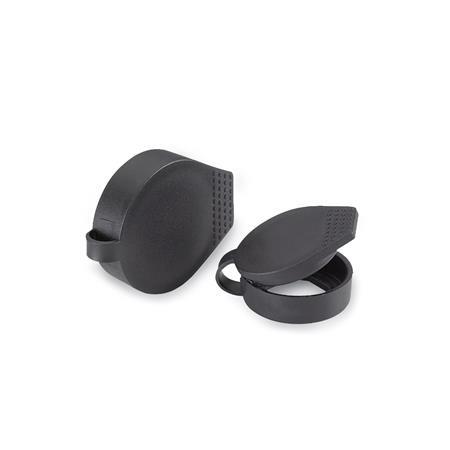

Schutzkappen GN 120 werden in Verbindung mit schlüsselbetätigten Verriegelungen eingesetzt. Sie schützen die Schlüsselantriebe und Schlösser vor eindringendem Schmutz und können im 90°-Raster zusammen mit dem Verriegelungsgehäuse beliebig montiert werden.
Schutzkappen GN 120 sind für folgende Türverriegelungen geeignet:
- Mini-Verriegelungen GN 115.1
- Edelstahl-Mini-Verriegelungen GN 115.6
- Verriegelungen GN 115
- Hakenverriegelungen GN 115.8
- Türverriegelungen GN 119
- Dreh-Spannriegel GN 516
- Dreh-Spannriegel GN 516.1
- Edelstahl-Dreh-Spannriegel GN 516.5
siehe auch...
| Bestellbeispiel |
| ||||
GN 120-36-20,5 |
