Kunststoff, Form B / Form C

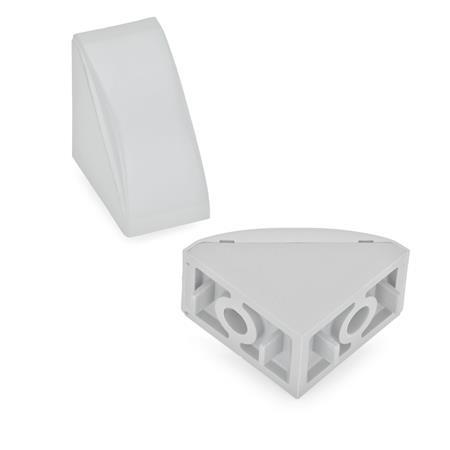

GN 561 Befestigungswinkel
ELESA original design SQT.

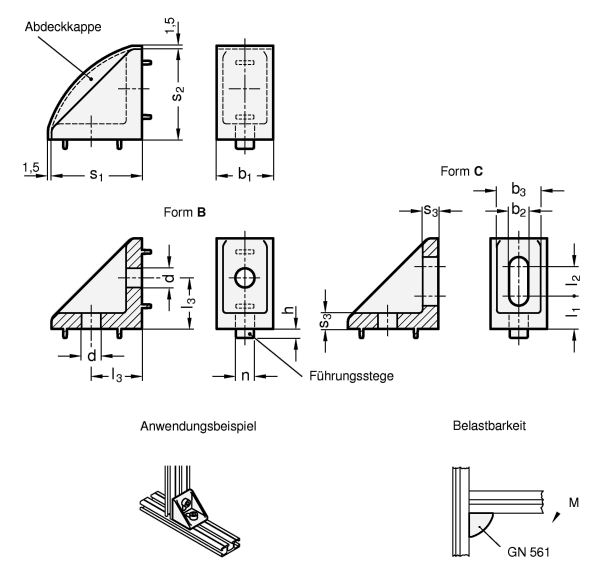

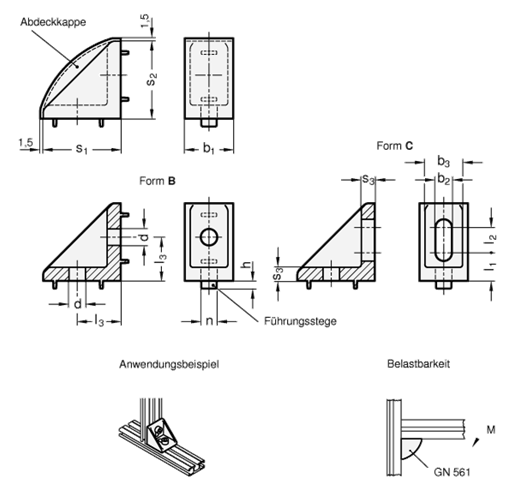

Form
| B | 2 x Bohrungen d, mit Führungstege |
| C | 1 x Langoch b°°2°°, ohne Führungstege, 1 x Bohrung d, mit Führungstege |
Kennziffer
| 1 | ohne Abdeckkappe |
| 2 | mit Abdeckkappe |
| b1 | n | s1 | s2 | b2 | b3 | d | h min. | l1 | l2 | l3 | s3 | Belastbarkeit M in Nm max. | Anzugsmoment in Nm min. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 19 | 8 | 40 | 40 | 8,5 | 15 | 8,5 | 4 | 14,5 | 13 | 22,5 | 7 | 25 | 5 |
| 25 | 8 | 40 | 40 | 8,5 | 20 | 8,5 | 4 | 14,5 | 13 | 22,5 | 7 | 30 | 5 |
Filterkombination ergibt keine Treffer.
Ausführung
Kunststoff
Thermoplast (Polyamid PA)
Abdeckkappe
Kunststoff
Thermoplast (Polyester PBT)
grau, ähnlich RAL 7046, matt
RoHS
Thermoplast (Polyamid PA)
- glasfaserverstärkt
- temperaturbeständig bis 100 °C
- grau RAL 7046, matt
Abdeckkappe
Kunststoff
Thermoplast (Polyester PBT)
grau, ähnlich RAL 7046, matt
RoHS
Hinweis
Um bei Befestigungswinkeln GN 561 den Verstellbereich der Formen mit Langloch ausnutzen zu können, empfiehlt sich die Verwendung von Befestigungsschrauben mit niedrigem Kopf, z.B. Zylinderschrauben DIN 6912 oder Linsenschrauben ISO 7380.
Befestigungswinkel GN 561 sind universell einsetzbare Elemente. Für den Einsatz in Verbindung mit Profilsystemen sind Montagesets lieferbar.
| Bestellbeispiel |
| ||||||||||||
GN 561-19-8-40-40-B-2 |
