Kunststoff, Buchse Stahl

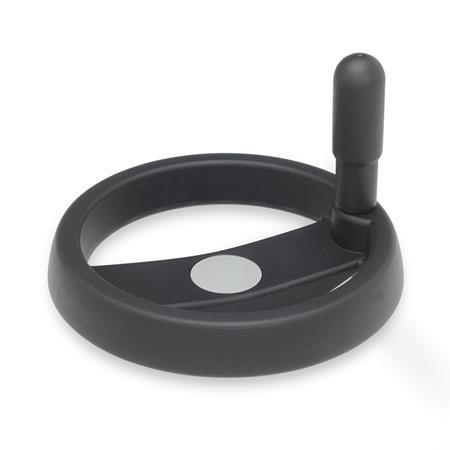

GN 522 Speichenhandräder
ELESA original design VRTP. / VRTP+I
Bohrungskennzeichnung
| B | ohne Nabennut |
| K | mit Nabennut |
Form
| A | ohne Griff |
| R | mit drehbarem Griff |
| d1 | d2 H7 Bohrung | d3 | d4 | d5 | b | l1 | l2 | l3 | r | Ø Zylinder- griff | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 80 | 8 | 10 | 18 | 20,5 | 25 | 18 | 17 | 35 | 45 | 29 | 16 |
| 100 | 10 | 12 | 18 | 20,5 | 25,5 | 20 | 17 | 37 | 60 | 37 | 18 |
| 125 | 12 | 14 | 22 | 26 | 31 | 22 | 22 | 44 | 65 | 48 | 22 |
| 160 | 14 | 16 | 26 | 31 | 40 | 25 | 27 | 51 | 73 | 65 | 23 |
| 200 | 16 | 20 | 30 | 36 | 48,5 | 28 | 34 | 61 | 80 | 84 | 24 |
| 250 | 20 | 24 | 35 | 44 | 58 | 32 | 38 | 69 | 90 | 105 | 25 |
| 300 | 20 | 26 | 40 | 52 | 66 | 35,5 | 43 | 78 | 90 | 127 | 25 |
| 375* | 26 | - | 35 | 70 | 81 | 39 | 43 | 87 | 90 | 160 | 25 |
Filterkombination ergibt keine Treffer.
** i. d. R. nicht auf Lager, erfordert Mindestbestellmenge
Ausführung
Kunststoff
Thermoplast (Polypropylen PP)
Nabenbuchse
Stahl, brüniert
Gewindebuchse
Messing
Drehbarer Zylindergriff
Kunststoff, Thermoplast (Polyamid PA)
RoHS
Thermoplast (Polypropylen PP)
- verstärkt, schlagfest
- temperaturbeständig bis 80 °C
- schwarz, matt
Nabenbuchse
Stahl, brüniert
Gewindebuchse
Messing
Drehbarer Zylindergriff
Kunststoff, Thermoplast (Polyamid PA)
- schwarz, matt
- Achsteil Stahl
verzinkt, blau passiviert
RoHS
Auf Anfrage
mit Pilzgriff GN 597.1
Hinweis
Elegantes Design unter Berücksichtigung ergonomischer Anforderungen ist bei Speichenhandrädern GN 522 verwirklicht.
| Bestellbeispiel |
| ||||||||
GN 522-125-B12-R |
