Klemmung radial

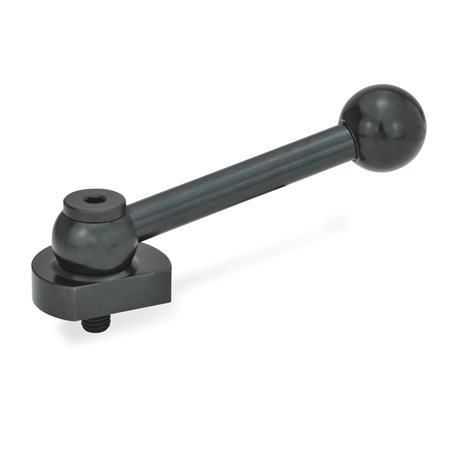

GN 918 Spiralexzenter, Stahl

Spiralexzenter Stahl GN 918 thumbnail Zoom

Klemmung radial

GN 918 Spiralexzenter, Stahl

Spiralexzenter Stahl GN 918
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Spiralexzenter Stahl GN 918 Skizze


Form

KVmit Kugelgriff, schräg (Kerbverzahnung)
GVmit Kugelgriff, gerade (Kerbverzahnung)
SKmit Sechskant

Spannrichtung

Rdurch Rechtsdrehung (gezeichnete Ausführung)
Ldurch Linksdrehung
d1 -0,5d2d3d4d5d6h1h2h3h4h5l1l2sw
40M 8242510201031215531810015
50M 10283012241234,52462361111619
Filterkombination ergibt keine Treffer.

Ausführung

Stahl
  • Spiralexzenter und Anlaufscheibe
    einsatzgehärtet
  • Schraubbolzen nitriert
    Festigkeitsklasse 8.8
  • Kugelgriff
    brüniert

Kugelknopf DIN 319
Kunststoff
Duroplast
schwarz, glänzend

RoHS

Hinweis

Spiralexzenter GN 918 ermöglichen bei verhältnismäßig großem Verstellweg und hoher Spannkraft ein schnelles und sicheres Spannen und Lösen. Dabei bietet die Spirale nicht nur den Vorteil, dass die Spannwirkung über die gesamte Spannfläche d. h. in jeder Winkelstellung gleich groß ist, sondern sie ist auch in jeder Stellung selbsthemmend.

Die Kugelgriffe der Formen KV und GV sind über eine Kerbverzahnung mit dem Spiralexzenter formschlüssig verbunden. Bei der Montage kann die Lage des Hebels somit in einer zum Spiralexzenter günstig liegenden Spannstellung befestigt werden.

Schraubbolzen und Anlaufscheibe (siehe Konstruktionshinweise) sind so aufeinander abgestimmt, dass sich der Spiralexzenter nach dem Festschrauben leicht drehen lässt. Durch die Verwendung der Anlaufscheibe werden keine besonderen Anforderungen an die Ausführung der Gewindebohrung gestellt, so ist z. B. auch die Befestigung auf Tischen mit T-Nuten möglich.

siehe auch...

Bestellbeispiel
1d1
2Form
3Spannrichtung
GN 918-50-KV-L

RoHS-konform: Info -
Gewicht: Info -
