für 19“-Gehäusetechnik

GN 423 Gerätegriffe, Aluminium, Kunststoff

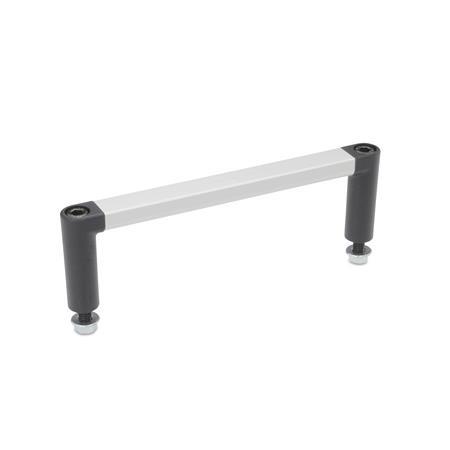

Geraetegriffe Aluminium  Kunststoff GN 423 thumbnail Zoom

für 19“-Gehäusetechnik

GN 423 Gerätegriffe, Aluminium, Kunststoff

Geraetegriffe Aluminium  Kunststoff GN 423
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Geraetegriffe Aluminium  Kunststoff GN 423 Skizze


Form

AMontage von der Rückseite (Blechschrauben)
BMontage von der Bedienungsseite
b1l1 ±0,25b2d1d2d3h1h2l2l3 max.l4 min.l5 max.l6sHE
125512,5M 54,312,54034,567,5514510,592
128812,5M 54,312,54034,5100,5514510,593
1210012,5M 54,312,54034,5112,5514510,593
1212012,5M 54,312,54034,5132,5514510,594
1218012,5M 54,312,54034,5192,5514510,595
1223512,5M 54,312,54034,5247,5514510,596
Filterkombination ergibt keine Treffer.

Ausführung

Griffsteg
Aluminium

Grifffüße
Kunststoff (Polyamid PA)
  • glasfaserverstärkt
  • temperaturbeständig bis 130 °C

Griffsteg
eloxiert, naturfarbenELSELS
Grifffüße
schwarz, matt

Griffsteg
eloxiert, schwarzESSESS
Grifffüße
schwarz, matt

Griffsteg
eloxiert, naturfarbenELGELG
Grifffüße
hellgrau, matt

Zylinderschrauben DIN 912-M5-45
Stahl verzinkt, schwarz

Flanschmuttern DIN 1661-M5, Stahl verzinkt, blau passiviert

Blechschrauben ISO 7049
Stahl verzinkt ST4,8-19
RoHS

Hinweis

Die Abmessungen der Gerätegriffe GN 423 sind auf die Verwendung im Bereich der 19“-Gehäusetechnik abgestimmt.

Die in der Tabelle angegebenen Werte der Höheneinheit HE, beziehen sich auf die entsprechend korrespondierenden Frontplattenhöhen der Gehäuse.

Griffsteg und Grifffüße sind über eine Steckverbindung miteinander verbunden, so dass sich Sonderlängen sehr einfach realisieren lassen.

Dank der mitglieferten Befestigungsschrauben lassen sich die Gerätegriffe leicht und wirtschaftlich montieren.

Bestellbeispiel
1b1
2l1
3Form
4Farbe
GN 423-12-120-A-ELS

RoHS-konform: Info -
Gewicht: Info -
