Kunststoff, Stahl-Gewindestift

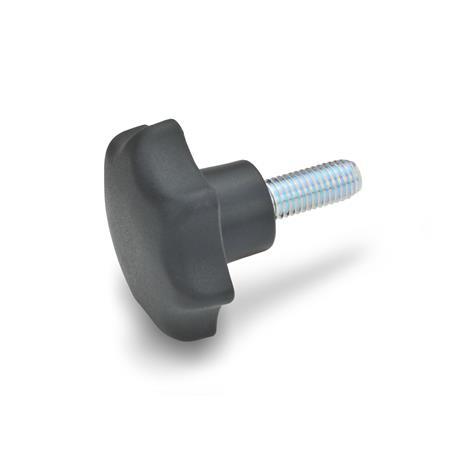

GN 6336.4 Sterngriffschrauben
| d1 | d2 | Länge l ≈ Werkstoff ST | Werkstoff SK | d3 | h1 | h2 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | M 5 | 10 | 15 | 20 | 25 | 30 | - | - | - | - | - | 10 | 15 | 20 | 25 | - | - | - | 12 | 16 | 8 |
| 25 | M 6 | 10 | 16 | 20 | 25 | 30 | 35 | 45 | 60 | - | - | - | - | - | - | - | - | - | 12 | 16 | 8 |
| 32 | M 6 | 10 | 16 | 20 | 25 | 30 | 35 | 45 | 60 | - | - | 10 | 16 | 20 | 25 | 30 | 35 | 45 | 14 | 20 | 10 |
| 32 | M 8 | 16 | 20 | 25 | 30 | 35 | 40 | 50 | 55 | 60 | - | - | - | - | - | - | - | - | 14 | 20 | 10 |
| 40 | M 8 | 16 | 20 | 25 | 30 | 35 | 40 | 50 | 55 | 60 | - | 16 | 20 | 25 | 30 | 40 | 55 | - | 18 | 25 | 13 |
| 40 | M 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | - | - | - | - | - | - | - | 18 | 25 | 13 |
| 50 | M 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 25 | 30 | 35 | 45 | 55 | - | - | 22 | 32 | 17 |
| 50 | M 12 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | - | - | - | - | - | - | - | - | - | - | 22 | 32 | 17 |
| 63 | M 12 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | - | - | - | 30 | 35 | 40 | 50 | 60 | - | - | 26 | 40 | 21 |
| 80 | M 16 | - | - | - | - | - | - | - | - | - | - | 30 | 40 | 50 | 60 | 70 | - | - | 35 | 50 | 25 |
Filterkombination ergibt keine Treffer.
Ausführung
Griff
Thermoplast (Polyamid PA)ST
schlagfest, schwarz matt
Griff
Duroplast (PF)SK
schwarz glänzend
Schraube
Stahl
verzinkt, blau passiviert
RoHS
Thermoplast (Polyamid PA)ST
schlagfest, schwarz matt
Griff
Duroplast (PF)SK
schwarz glänzend
Schraube
Stahl
verzinkt, blau passiviert
RoHS
Hinweis
Sterngriffschrauben GN 6336.4 entsprechen DIN 6336 Form L.
| Bestellbeispiel |
| ||||||||
GN 6336.4-ST-63-M12-60 |
