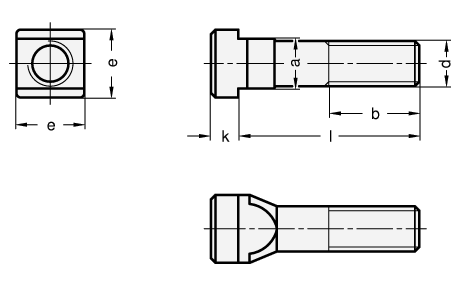

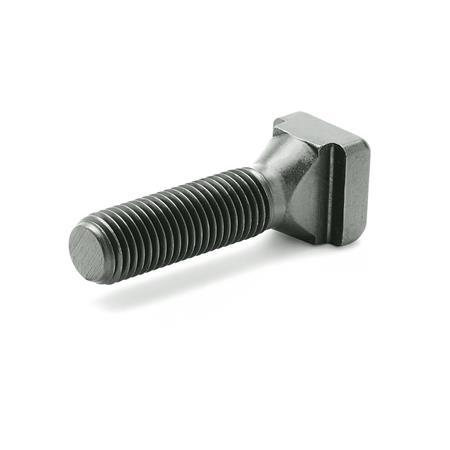

DIN 787 T-Slot Bolts
| a -0,3/-0,5 | d | Length l - Thread length b l - b | l - b | l - b | l - b | e | k | For T-slots DIN 650 |
|---|---|---|---|---|---|---|---|---|
| 6 | M 6 | 25 - 15 | 40 - 28 | 63 - 40 | - | 10 -0,5 | 4 -0,5 | 6 |
| 8 | M 8 | 32 - 22 | 50 - 35 | - | - | 13 -0,5 | 6 -0,5 | 8 |
| 10 | M 10 | 40 - 30 | 63 - 45 | 100 - 60 | - | 15 -0,5 | 6 -0,5 | 10 |
| 12 | M 12 | 50 - 35 | 80 - 55 | 125 - 75 | - | 18 -0,5 | 7 -0,5 | 12 |
| 14 | M 12 | 50 - 35 | 80 - 55 | 125 - 75 | 200 - 120 | 22 -0,5 | 8 -0,5 | 14 |
| 18 | M 16 | 63 - 45 | 100 - 63 | 160 - 100 | 250 - 150 | 28 -0,5 | 10 -0,5 | 18 |
| 22 | M 20 | 80 - 55 | 125 - 85 | 200 - 125 | - | 35 -0,5 | 14 -0,5 | 22 |
| 28 | M 24 | 100 - 70 | 160 - 110 | 250 - 150 | - | 44 -1 | 18 -1 | 28 |
Filter combination produces no result.
Specification
Information
The official standard sheet of T-slot bolts DIN 787 also lists the sizes 5, 36, 42, 48 and 54.
