Flat Design

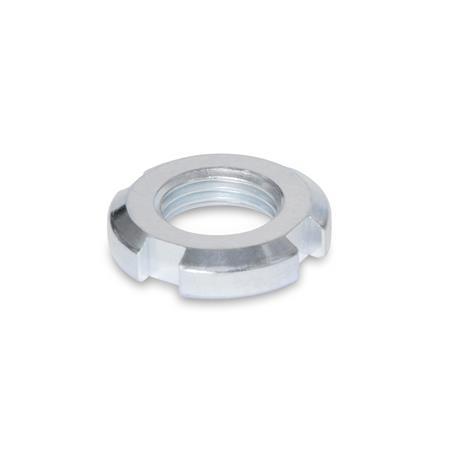

DIN 70852 Slotted Locknuts

Show filter

d₁	d₂ h12	d₃	b	h h11	C-Spanner

M 10 x 1	20	16	4,5	5	DIN 1810-A16-20
M 12 x 1,5	22	18	4,5	6	DIN 1810-A16-20
M 14 x 1,5	24	20	4,5	6	DIN 1810-A25-28
M 16 x 1,5	28	23	5,5	6	DIN 1810-A25-28
M 18 x 1,5	30	25	5,5	6	DIN 1810-A30-32
M 20 x 1,5	32	27	5,5	6	DIN 1810-A30-32
M 22 x 1,5	36	30	6,5	7	DIN 1810-A34-36
M 24 x 1,5	38	32	6,5	7	DIN 1810-A34-36
M 26 x 1,5	40	34	6,5	7	DIN 1810-A40-42
M 28 x 1,5	42	36	6,5	7	DIN 1810-A40-42
M 30 x 1,5	44	38	6,5	7	DIN 1810-A45-50
M 32 x 1,5	48	41	7	8	DIN 1810-A45-50
M 35 x 1,5	50	43	7	8	DIN 1810-A45-50
M 38 x 1,5	54	47	7	8	DIN 1810-A52-55
M 40 x 1,5	56	49	7	8	DIN 1810-A58-62
M 42 x 1,5	60	52	8	8	DIN 1810-A58-62
M 45 x 1,5	62	54	8	8	DIN 1810-A58-62
M 48 x 1,5	65	57	8	8	DIN 1810-A65-70
M 50 x 1,5	68	60	8	8	DIN 1810-A68-75
M 52 x 1,5	70	62	8	8	DIN 1810-A68-75
M 55 x 1,5	75	67	8	8	DIN 1810-A68-75
M 60 x 1,5	80	71	11	9	DIN 1810-A80-90
M 65 x 1,5	85	76	11	9	DIN 1810-A80-90
M 70 x 1,5	90	81	11	9	DIN 1810-A80-90
M 80 x 1,5	100	91	11	10	DIN 1810-A95-100

Filter combination produces no result.

Specification

SteelST

Property class 17H
Zinc plated, blue passivated

ISO Fundamental Tolerances

RoHS

Accessory

C-Spanner DIN 1810
(Code no. see table)

Information

Slotted locknuts DIN 70852 serve for adjusting the amount of play or for securing shaft-hub connections in an axial direction, for example. The flat design of the slotted locknuts allows for especially space-saving installation.

Sizes M45x1,5 and larger have 6 slots.
