mit T-Griff, Bolzen Werkstoff 1.4542

GN 113.8 Edelstahl-Kugelsperrbolzen

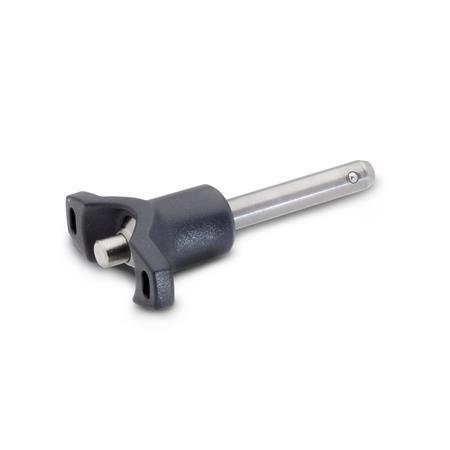

Edelstahl Kugelsperrbolzen GN 113.8 thumbnail

Edelstahl Kugelsperrbolzen GN 113.8 Skizze

Filter anzeigen

d₁ -0,04/-0,08	l₁ +0,6															d₂	d₃	d₄	l₂ ±1	l₃	m	Auf- nahme- bohrung H11

5	10	15	20	25	30	35	40	45	50	60	70	80	-	-	-	5,5	40	13,5	6	25	15,5	5
6	10	15	20	25	30	35	40	45	50	60	70	80	-	-	-	7	40	13,5	7,1	25	15,5	6
8	10	15	20	25	30	35	40	45	50	60	70	80	90	100	-	9,5	48	18	8,2	31	20,5	8
10	15	20	25	30	35	40	45	50	60	70	80	90	100	110	120	12	48	18	9,6	31	20,5	10
12	20	25	30	35	40	45	50	60	70	80	90	100	110	120	-	14,5	58	24	10,6	36,5	27,5	12
16	30	35	40	45	50	60	70	80	90	100	110	120	130	140	150	19	58	24	14	36,5	27,5	16
20	50	60	70	80	90	100	110	120	130	140	150	-	-	-	-	25	80	34	20,5	46,5	38	20
25	50	60	70	80	90	100	110	120	130	140	150	-	-	-	-	30,8	80	34	22	46,5	38	25

Filterkombination ergibt keine Treffer.

Ausführung

Bolzen
Edelstahl

nichtrostend, 1.4542
ausscheidungsgehärtet

T-Griff
Kunststoff (Polyamid PA)

schwarz
temperaturbeständig bis 80° C

Kugeln
Edelstahl
nichtrostend, 1.3541

Druckfeder
Edelstahl
nichtrostend, 1.4565

Anwendungsvideo Steckbolzen mit Kugelrasten

Belastbarkeit von Kugelsperrbolzen / Steckbolzen

ISO-Passungen

Edelstahl-Eigenschaften

Kunststoff-Eigenschaften

RoHS

Zubehör

Kugelketten GN 111 / GN 111.5

Halteseile GN 111.2

Spiral-Halteseile GN 111.4

Hinweis

Edelstahl-Kugelsperrbolzen GN 113.8 werden zum schnellen Fixieren, Verbinden und Sichern verschiedener Bauelemente eingesetzt. Eine typische Anwendung sind Lagerbolzen, die häufig montiert und wieder demontiert werden müssen.

Durch das Drücken des gefederten Druckbolzens werden die beiden Kugeln entriegelt und beim Loslassen wieder verriegelt.

Edelstahl-Kugelsperrbolzen GN 113.8 sind extrem belastbar, der Bolzen ist aus hochfestem, gehärtetem und verschleißfestem Werkstoff.

Im technischen Anhang sind die Belastbarkeiten für die zweischnittige Scherfestigkeit (Bruchkraft) angegeben.
