mit Axialsicherung (Sperrklinke)

GN 214.3 Edelstahl-Steckbolzen, mit Axialsicherung, Schieber Kunststoff

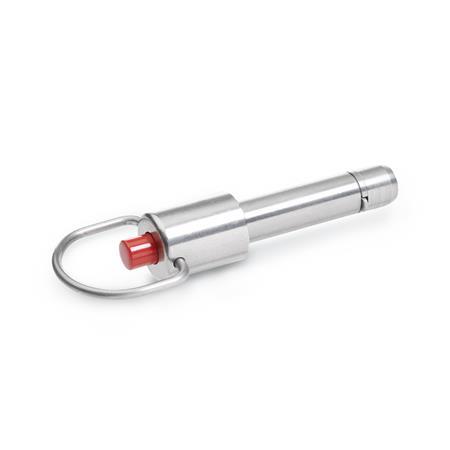

Edelstahl Steckbolzen mit Axialsicherung Schieber Kunststoff GN 214.3 thumbnail

Edelstahl Steckbolzen mit Axialsicherung Schieber Kunststoff GN 214.3 Skizze

Filter anzeigen

d₁ -0,1	l₁ +0,4 Kleinstmaß															a	b	d₂	d₃	d₄	d₅	l₂	l₃

6	10	12	16	20	25	30	35	40	45	50	60	70	80	-	-	2,3	0,5	7,5 +0,5	5,9	12	23	7	38
8	10	16	20	25	30	35	40	45	50	60	70	80	90	100	-	2,8	0,6	10 +0,5	7,9	12	23	8,4	38
10	15	20	25	30	35	40	45	50	60	70	80	90	100	110	120	3,3	1	12 +1	9,9	16	28	9,8	42
12	20	25	30	35	40	45	50	60	70	80	90	100	110	120	-	3,8	1	14 +1	11,9	16	28	11,3	42
16	30	35	40	45	50	60	70	80	90	100	110	120	130	140	150	4,8	1,2	19 +1	15,9	20	32	14,2	46,5

Filterkombination ergibt keine Treffer.

Ausführung

Bolzen
Edelstahl
nichtrostend, 1.4305

Sperrklinke
Edelstahl-Blech
nichtrostend, 1.4301

Zugring
Edelstahl
nichtrostend, 1.4310

Druckknopf / Schieber
Kunststoff

temperaturbeständig bis 80 °C
Druckknopf rot

Druckfeder
Edelstahl
nichtrostend, 1.4310

Belastbarkeit von Kugelsperrbolzen / Steckbolzen

Edelstahl-Eigenschaften

Kunststoff-Eigenschaften

RoHS

Zubehör

Kugelketten GN 111

Edelstahl-Kugelketten GN 111.5

Halteseile GN 111.2

Spiral-Halteseile GN 111.4

Positionierbuchsen DIN 172 (zylindrisch, mit Bund)

Positionierbuchsen DIN 179 (zylindrisch, ohne Bund)

Hinweis

Edelstahl-Steckbolzen mit Axialsicherung GN 214.3 werden zum schnellen Fixieren, Verbinden und Sichern verschiedener Bauelemente eingesetzt. Eine typische Anwendung sind Lagerbolzen, die häufig montiert und wieder demontiert werden müssen.

Die rechteckigen Sperrklinken aus Edelstahl-Blech halten den Steckbolzen axial in der Bohrung. Mit dem Druckknopf werden diese eingezogen und nach dem Loslassen stellt die Druckfeder sie wieder in die Sperrstellung zurück.

Die Ausführung mit schwenkbarem Zugring erleichtert die Anwendung bei engen Platzverhältnissen.

Im technischen Anhang sind die Belastbarkeiten für die zweischnittige Scherfestigkeit (Bruchkraft) angegeben.
