mit Axialsicherung

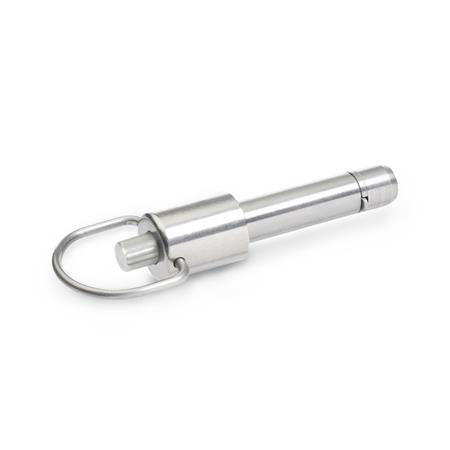

GN 214.6 Edelstahl-Steckbolzen, mit Axialsicherung, Schieber Edelstahl

Edelstahl Steckbolzen mit Axialsicherung  Schieber Edelstahl GN 214.6 thumbnail Zoom

mit Axialsicherung

GN 214.6 Edelstahl-Steckbolzen, mit Axialsicherung, Schieber Edelstahl

Edelstahl Steckbolzen mit Axialsicherung  Schieber Edelstahl GN 214.6
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen

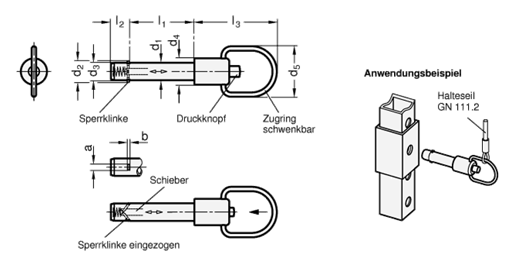

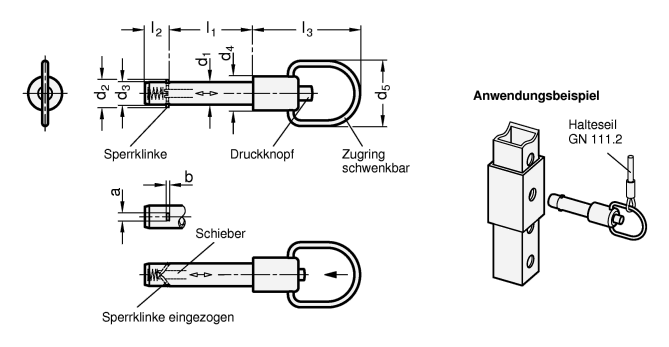

Zoom Edelstahl Steckbolzen mit Axialsicherung  Schieber Edelstahl GN 214.6 Skizze

d1 -0,1l1 +0,4
Kleinstmaß
abd2d3d4d5l2l3
61620253035404550607080----2,30,57,5 +0,55,91223738
8162025303540455060708090100--2,80,610 +0,57,912238,438
101520253035404550607080901001101203,3112 +19,916289,842
122025303540455060708090100110120-3,8114 +111,9162811,342
163035404550607080901001101201301401504,81,219 +115,9203214,246,5
Filterkombination ergibt keine Treffer.

Ausführung

Bolzen
Edelstahl
nichtrostend, 1.4305

Sperrklinke
Edelstahl-Blech
nichtrostend, 1.4301

Schieber / Druckknopf
Edelstahl
nichtrostend, 1.4305

Zugring
Edelstahl
nichtrostend, 1.4310

Druckfeder
Edelstahl
nichtrostend, 1.4310
RoHS

Zubehör

Kugelketten GN 111
Edelstahl-Kugelketten GN 111.5
Halteseile GN 111.2
Spiral-Halteseile GN 111.4
Positionierbuchsen DIN 172 (zylindrisch, mit Bund)
Positionierbuchsen DIN 179 (zylindrisch, ohne Bund)

Hinweis

Edelstahl-Steckbolzen mit Axialsicherung GN 214.6 werden zum schnellen Fixieren, Verbinden und Sichern verschiedener Bauelemente eingesetzt. Eine typische Anwendung sind Lagerbolzen, die häufig montiert und wieder demontiert werden müssen.

Die rechteckigen Sperrklinken aus Edelstahl-Blech halten den Steckbolzen axial in der Bohrung. Mit dem Druckknopf werden diese eingezogen und nach dem Loslassen stellt die Druckfeder sie wieder in die Sperrstellung zurück.

Die Ausführung mit schwenkbarem Zugring erleichtert die Anwendung bei engen Platzverhältnissen.

Im technischen Anhang sind die Belastbarkeiten für die zweischnittige Scherfestigkeit (Bruchkraft) angegeben.

Bestellbeispiel
1d1
2l1
GN 214.6-10-60

RoHS-konform: Info -
Gewicht: Info -
